局域網(wǎng)IP電話系統(tǒng)

概述

定义和原理

局域网IP电话系统是一种基于互联网协议（IP）的通信系统，它利用局域网连接实现语音通话和其他通信服务。这种系统可以完全取代传统的专用小交换机（PBX）系统，提供多种智能服务。

系统组成部分

局域网IP电话系统通常包含以下几个基本组件：

组件	功能描述
虚拟PBX（云PBX）	管理来电并将其转换为音频文件的服务器，需要云托管服务器才能通过互联网拨打和接听电话。
语音网守	控制对系统的访问，传统办公电话系统使用PSTN通过蜂窝连接拨打电话，而IP电话系统使用语音网守。
网关	管理电话连接的建立，可以使用局域网电话呼叫非VoIP号码，按照最少呼叫路由规则运行。
IP桌面电话	可以使用模拟电话适配器（ATA）将已有设备变成局域网电话，插入传统桌面电话并连接到互联网。

系统工作流程

1. 来电处理：任何来电都将定向到提供商托管的虚拟服务器。

2. 音频转换：VoIP提供商会将呼叫转换为音频文件。

3. 数据传输：将音频数据传输到局域网电话。

4. 通话建立：用户像往常一样连接到呼叫者，只是通过互联网而不是手机信号塔进行实际传输。

系统类型

局域网IP电话系统可以分为两种类型：

类型	描述
本地	使用本地PBX，进行VoIP呼叫所需的所有设备和硬件都在办公室中，可以轻松添加其他高级功能，但可能需要聘请内部IT支持人员来执行此操作。
基于云（或虚拟）	托管PBX或云PBX是第三方公司处理与局域网电话软件相关的所有事情的地方。

科能局域网IP电话系统是一种创新的通信解决方案， 利用现有的以太网技术在网络上传输语音信号 。其核心原理涉及三个关键步骤：

1. 语音压缩编码 ：采用先进的语音压缩算法对模拟语音信号进行数字化和压缩处理。
2. 数据打包 ：按照TCP/IP标准将压缩后的语音数据打包成适合网络传输的数据包。
3. 网络传输 ：通过局域网基础设施将数据包发送至目标位置。

接收端则执行相反的过程，即解包和解压缩，最终还原出原始的语音信号。这种技术充分利用了现有网络资源，实现了高效、灵活的语音通信服务。

与传统电话系统的区别

科能局域网IP电话系统与传统电话系统的主要区别在于 传输媒介和技术架构 。IP电话系统利用现有的局域网基础设施传输语音数据，而传统系统依赖专用的PSTN网络。这一根本差异带来了显著的成本和灵活性优势：

特征	IP电话系统	传统电话系统
成本结构	利用已有网络，低成本	需额外建设专用网络，高昂
终端连接	直接接入局域网	需单独布线
扩展性	易于增加新终端	扩容复杂

此外，IP电话系统还能提供更丰富的功能，如视频通话和统一通信，体现了现代通信技术的进步。

系统架构和组件

网络基础设施
在科能局域网IP电话系统中，网络基础设施扮演着至关重要的角色，确保语音数据的高效传输和系统的整体性能。本节将详细介绍科能局域网IP电话系统所需的网络设备和配置，重点关注交换机和路由器这两个关键组件。

交换机
交换机 是科能局域网IP电话系统的核心设备之一。在选择交换机时，需要特别关注以下几点：

1. 性能指标 ：包括吞吐量、延迟和包转发率等，应根据网络规模和需求选择合适的规格。
2. 扩展能力 ：考虑未来的网络升级需求，选择具有良好扩展性的交换机。
3. QoS配置 ：支持服务质量(QoS)功能，能够根据数据包的优先级进行处理，确保关键应用的性能。
4. 安全特性 ：集成访问控制列表(ACLs)和端口安全策略等安全功能，保护网络免受未授权访问。

对于大型企业或高密度IP电话部署场景，建议使用 三层交换机 。三层交换机兼具二层交换机和路由器的功能，能够基于IP地址进行路由选择和分组过滤。这种设备可以在局域网内部实现高速的数据转发，同时提供跨VLAN的通信能力，减少了对额外路由器的需求。
路由器
路由器 在科能局域网IP电话系统中主要用于连接内网和外网。选择路由器时，应注意以下几点：

1. 支持多种协议，如TCP/IP、SIP等
2. 具备网络地址转换(NAT)功能，实现私有IP地址与公共IP地址的转换
3. 提供安全防护功能，如防火墙和入侵检测系统

其他关键设备
除交换机和路由器外，科能局域网IP电话系统还需考虑以下设备：

• 语音网关 ：用于将IP电话系统与传统PSTN网络相连
• 防火墙 ：保护系统免受外部威胁
• 负载均衡设备 ：提高系统可靠性和性能
• SSL加速器 ：提升HTTPS通信效率

通过合理选择和配置这些网络设备，可以为科能局域网IP电话系统奠定坚实的网络基础设施，确保系统的高效运行和高质量的语音通信体验。

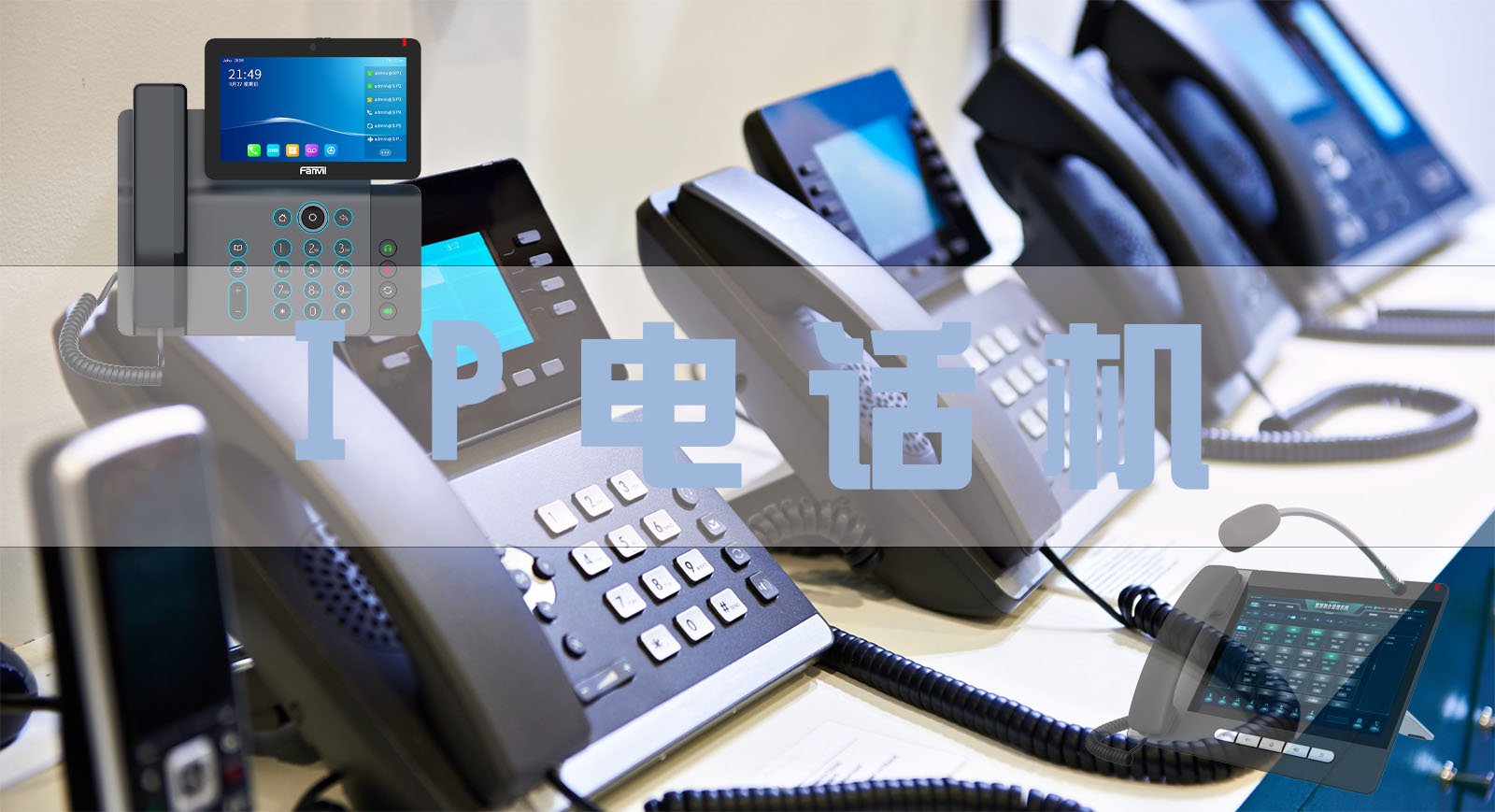

IP电话终端
在科能局域网IP电话系统中，IP电话终端是用户直接接触的设备，其选择和配置直接影响用户体验和系统性能。本节将详细介绍各种类型的IP电话终端设备，包括硬件电话和软件电话。

IP电话终端设备主要分为两大类：

1. 硬件IP电话

硬件IP电话是一种专门设计的物理设备，外形类似于传统电话机，但通过以太网接口直接连接到局域网。这类设备通常具有以下特点：

• 直观的用户界面 ：配备LCD显示屏和功能按键，提供熟悉的电话操作体验。
• 高质量音频处理 ：内置高性能音频编解码器，支持多种语音编码格式，如G.711、G.729等。
• 多功能集成 ：除了基本通话功能，还可能包含多方会议、呼叫转移等高级功能。
• 网络友好 ：支持QoS设置，确保语音通信的优先级。

2. 软件IP电话

软件IP电话是一种运行在个人计算机或移动设备上的应用程序，通过软件模拟电话功能。这类设备的优势包括：

• 高度灵活性 ：可在多种设备上使用，如PC、笔记本电脑和平板电脑。
• 功能丰富 ：除了基本通话，还可能集成即时消息、文件传输等功能。
• 成本效益 ：通常只需要购买软件许可证，无需额外硬件投资。
• 易于升级 ：通过软件更新即可获得新功能，无需更换硬件。

在选择IP电话终端时，还需要考虑以下因素：

• 网络兼容性 ：确保终端设备与现有网络基础设施兼容。
• 安全性能 ：支持加密通信，防止通话内容被窃听。
• 可扩展性 ：支持固件升级，以适应未来需求变化。
• 管理便利性 ：支持远程配置和管理，简化IT维护工作。

通过合理选择和配置IP电话终端设备，可以为用户提供高效、安全的语音通信体验，同时优化科能局域网IP电话系统的整体性能。

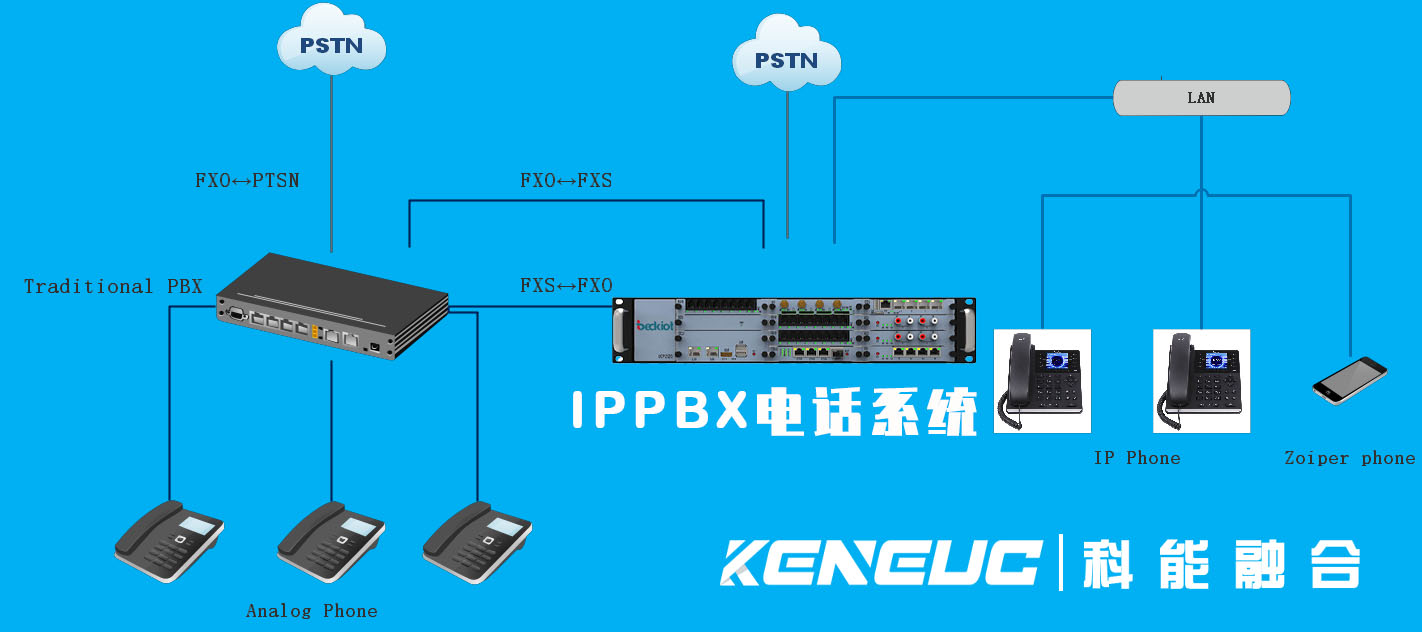

IPPBX服务器
在科能局域网IP电话系统中，IPPBX服务器扮演着至关重要的角色，它是整个系统的中枢神经。IPPBX（Internet Protocol Private Branch Exchange）服务器是一种基于IP网络的电话交换系统，将传统PBX（Private Branch Exchange）的功能与现代IP通信技术相结合，为企业提供了高效、灵活的通信解决方案。
IPPBX服务器的核心功能主要包括：

1. 呼叫管理 ：负责处理和路由所有语音呼叫，包括内部分机之间的通话和外部呼叫的接入与转接。
2. 语音处理 ：提供高质量的音频编解码和回声抑制等处理功能，确保通话质量。
3. 系统管理 ：提供集中化的配置和监控界面，便于管理员管理和维护整个IP电话系统。

除此之外，IPPBX服务器还提供了一系列高级功能，进一步提升了系统的实用性和价值：

• 自动话务员 ：通过IVR（Interactive Voice Response）技术，实现自动应答和语音导航，提高客户服务效率。
• 电话会议 ：支持多方同时参与的电话会议，促进团队协作和远程沟通。
• 录音功能 ：可对特定通话进行录音，便于后续分析和记录保存。
• 计费管理 ：提供详细的通话记录和计费功能，帮助企业有效控制通信成本。
• 移动分机 ：允许员工在任何地点使用个人分机号码，提高工作效率和灵活性。

IPPBX服务器的重要性体现在以下几个方面：

1. 降低成本 ：通过整合IP网络，大幅减少传统电话系统的硬件和维护成本。
2. 提高效率 ：提供丰富的功能，如自动话务员和电话会议，显著提升企业运营效率。
3. 灵活性强 ：支持远程接入和移动办公，适应现代企业的多样化工作模式。
4. 易于扩展 ：可根据企业需求轻松扩展容量和功能，无需大规模硬件升级。

通过部署IPPBX服务器，企业可以构建一个现代化、高效的通信平台，为员工提供优质的语音服务，同时优化通信成本和管理效率。这不仅提高了企业的竞争力，也为未来的通信需求预留了充足的扩展空间。

实现方案和部署

软件方案

在科能局域网IP电话系统的实现方案中，软件解决方案占据了重要地位。其中， FreePBX 和 Asterisk 是两个广受欢迎的选择，它们为企业提供了灵活、经济的通信解决方案。
FreePBX
FreePBX 是一个基于Asterisk的开源PBX解决方案，以其易用性和功能性而闻名。它的主要特点包括：

1. 直观的Web界面 ：大大简化了系统的配置和管理过程。
2. 丰富的功能集 ：支持自动话务员、电话会议、语音邮件等多种高级功能。
3. 模块化设计 ：允许用户根据需求选择性地添加功能模块，如CRM集成、报表生成等。
4. 广泛的硬件兼容性 ：支持多种IP电话终端和网关设备，确保系统能够与各种硬件无缝配合。

FreePBX的安装过程相对简单，通常包括以下步骤：

1. 下载并安装FreePBX ISO镜像
2. 设置网络参数和IP地址
3. 配置数据库和Web服务器
4. 安装必要的软件包和依赖项
5. 配置SIP中继和分机

Asterisk
Asterisk 是另一个值得关注的开源PBX解决方案。它是一个功能强大的框架，提供了更多的定制可能性。Asterisk的特点包括：

1. 高度可定制 ：允许开发者编写自定义的应用程序和模块。
2. 支持多种协议 ：如SIP、IAX2等，确保了良好的互操作性。
3. 丰富的API ：便于与其他系统集成，如CRM、ERP等。
4. 适合复杂环境 ：特别适合需要高度定制化解决方案的企业。

然而，Asterisk的学习曲线较陡峭，需要一定的技术背景才能充分发挥其潜力。
在选择软件方案时，企业需要权衡以下因素：

• 技术能力：评估内部IT团队的技术水平
• 功能需求：确定所需的具体功能
• 可扩展性：考虑未来业务发展的需求
• 预算限制：比较不同方案的总体拥有成本

通过仔细评估这些因素，企业可以选择最适合自身需求的软件解决方案，构建高效、可靠的科能局域网IP电话系统。

硬件方案

在科能局域网IP电话系统的实现方案中，硬件方案扮演着至关重要的角色。基于硬件的IP电话系统主要依靠专用IPPBX设备来构建，这种方案提供了更高的稳定性和可靠性。专用IPPBX设备通常集成了以下关键组件：

1. 高性能处理器 ：负责处理复杂的语音编解码和网络通信任务。
2. 专用DSP芯片 ：专门用于语音处理，提供高质量的音频处理能力。
3. 大容量内存 ：存储系统软件、配置数据和通话缓存。
4. 多重网络接口 ：支持连接不同的网络段或设备。
5. 冗余电源供应 ：提高系统可靠性，防止意外断电造成的服务中断。

专用IPPBX设备的一个显著特点是其高度集成性。例如，一些高端IPPBX设备可能集成了 内置的语音网关功能 ，可以直接连接传统PSTN网络，无需额外的硬件设备。这种一体化的设计不仅简化了系统部署，也降低了总体拥有成本(TCO)。
在选择硬件方案时，企业需要考虑以下因素：

• 系统容量 ：根据预计的并发通话数量和总用户数选择适当规格。
• 可靠性 ：评估设备的故障恢复能力和维护支持。
• 可扩展性 ：考虑未来需求增长的可能性，选择支持平滑升级的设备。
• 安全性 ：评估设备的安全特性，如防火墙和加密功能。

值得注意的是，一些硬件IPPBX设备还提供了 图形化管理界面 ，大大简化了系统的配置和管理过程。这种用户友好的界面使得即使是非技术人员也能轻松管理复杂的IP电话系统，从而降低了运维成本。
通过选择适当的硬件方案，企业可以构建一个稳定、高效且易于管理的科能局域网IP电话系统，为日常通信提供强有力的支持。

系统集成和配置

在科能局域网IP电话系统的实现过程中，系统集成和配置是一个关键环节，直接影响系统的性能和用户体验。本节将详细介绍如何将IP电话系统与现有局域网基础设施进行有效集成，并提供必要的网络配置步骤。
系统集成和配置主要包括以下几个方面：

1. VLAN划分 ：创建专用的Voice VLAN，将IP电话终端与其他网络设备分离，有助于提高语音通信的质量和安全性。例如，在华为交换机上，可以使用以下命令创建Voice VLAN：

system-view
[HUAWEI] vlan batch 2 3
这里创建了VLAN 2和VLAN 3，其中VLAN 2可以用作Voice VLAN。

2. 端口配置 ：配置交换机端口，确保IP电话终端能够正确接入网络。对于基于MAC地址的Voice VLAN，可以使用以下命令：

[HUAWEI-GigabitEthernet1/0/1] port hybrid pvid vlan 3
[HUAWEI-GigabitEthernet1/0/1] port hybrid untagged vlan 2 to 3
这将端口1/0/1配置为hybrid模式，PVID设为VLAN 3，同时允许VLAN 2和VLAN 3的untagged流量通过。

3. QoS配置 ：启用QoS功能，确保语音通信的优先级高于其他网络流量。例如，可以使用以下命令配置基于DSCP的QoS策略：

[HUAWEI] traffic classifier voice inbound
[HUAWEI-classifier-voice] if-match acl 3000
[HUAWEI-classifier-voice] behavior voice-behavior
[HUAWEI-classifier-voice] quit
[HUAWEI] traffic behavior voice-behavior
[HUAWEI-behavior-voice-behavior] qos wfq weight 3
[HUAWEI-behavior-voice-behavior] quit
[HUAWEI] traffic policy voice-policy inbound
[HUAWEI-policy-traffic-voice-policy] classifier voice behavior voice-behavior
[HUAWEI-policy-traffic-voice-policy] quit
[HUAWEI] interface GigabitEthernet1/0/1
[HUAWEI-GigabitEthernet1/0/1] traffic-policy voice-policy inbound
这段配置创建了一个名为"voice-policy"的流量策略，将匹配ACL 3000的流量标记为DSCP值3，并应用WFQ权重3，确保语音流量的优先级。

4. DHCP配置 ：配置DHCP服务器，为IP电话终端自动分配IP地址和其他网络参数。例如：

[HUAWEI] dhcp enable
[HUAWEI] ip pool voip_pool
[HUAWEI-ip-pool-voip_pool] network 192.168.10.0 mask 255.255.255.0
[HUAWEI-ip-pool-voip_pool] gateway-list 192.168.10.1
[HUAWEI-ip-pool-voip_pool] dns-list 8.8.8.8
[HUAWEI-ip-pool-voip_pool] lease day 1
这段配置创建了一个名为"voip_pool"的DHCP地址池，分配192.168.10.0/24网段的地址，网关为192.168.10.1，DNS服务器为8.8.8.8，租约期限为1天。

5. 安全配置 ：启用相应的安全机制，如802.1X认证或MAC地址绑定，以防止未经授权的设备接入网络。例如：

[HUAWEI-GigabitEthernet1/0/1] port-security enable
[HUAWEI-GigabitEthernet1/0/1] port-security mac-address 00e0-fc00-0000 mask ffff-ff00-0000
这段配置启用了端口安全，并绑定了MAC地址前缀为00e0-fc00的设备。
通过以上配置步骤，可以有效地将IP电话系统与现有局域网基础设施进行集成，并确保系统的稳定运行和高质量的语音通信。在实际部署过程中，还需要根据具体情况进行相应的调整和优化，以满足不同场景的需求。

功能和特性

基本通话功能

科能局域网IP电话系统提供了丰富多样的基本通话功能，极大地提升了企业内部通信的效率和灵活性。这些功能包括：

• 自动呼叫分配 ：智能路由来电至合适坐席
• 语音邮件 ：自动录制留言，支持邮件通知
• 交互式语音响应(IVR) ：引导用户自助完成常见查询
• 工作站间语音呼叫 ：实现内部快速通信
• 电话会议 ：支持多方同时在线讨论
• 呼叫转移 ：方便处理不在工位的情况
• 语音邮箱 ：替代传统物理邮箱，存储语音信息

这些功能不仅提高了工作效率，还为企业节省了大量成本，展现了科能局域网IP电话系统的强大优势。

高级功能

在科能局域网IP电话系统的基础功能之上，现代IP电话系统还提供了多项高级功能，显著增强了通信效率和用户体验：

1. 视频会议 ：支持多方实时音视频交流，提高远程协作效果。
2. 统一通信 ：整合语音、即时消息、电子邮件等多种通信方式，实现一站式信息处理。
3. 移动客户端 ：允许用户通过智能手机随时随地接入系统，实现真正的移动办公。
4. 智能路由 ：基于规则自动分配来电，提高客服效率。
5. 数据分析 ：提供通话统计和质量监控工具，助力企业管理决策。

这些高级功能不仅提升了企业内外部沟通效率，还为管理层提供了宝贵的洞察，推动组织向智能化方向发展。

安全性考虑

在科能局域网IP电话系统的安全性方面，采取了多层次的防护措施至关重要。这些措施包括：

1. 加密通信 ：采用AES等先进算法保障通话隐私。
2. 访问控制 ：实施严格的权限管理，防止未授权访问。
3. 防火墙集成 ：阻止恶意攻击，保护系统安全。
4. 定期审计 ：持续监控系统状态，及时发现潜在风险。

这些安全措施共同构筑了全面的防御体系，确保IP电话系统的可靠运行和用户数据的安全。

优势和应用场景

成本效益
科能局域网IP电话系统在长期使用中展现出显著的成本优势，尤其体现在初始投资和运营维护两个方面。这些优势使IP电话系统成为现代企业通信解决方案的理想选择。
初始投资
在初始投资方面，IP电话系统相较于传统电话系统具有明显的优势：

1. 减少专用硬件需求 ：IP电话系统利用现有的计算机网络和互联网基础设施，大幅降低了对专用硬件设备的需求。这意味着企业可以省去购买、安装和维护昂贵的电话交换机、话机和线路等设备的开支。
2. 灵活的扩展能力 ：随着用户数量和业务规模的增长，IP电话系统可以根据网络状况和用户需求进行动态调整和优化。这种灵活性意味着企业无需频繁更换或增加硬件设备，从而进一步降低了长期的投资成本。

运营维护
在运营维护方面，IP电话系统同样展现出显著的成本优势：

1. 简化部署和维护流程 ：IP电话系统的部署和维护相对简单，用户只需在网络上配置好IP地址和相关参数即可实现通信功能。这大大简化了部署和维护的流程，降低了人力和时间成本。
2. 减少地理限制 ：IP电话系统不受地理位置和电话号码的限制，用户可以随时随地使用任何终端设备进行通信。这种灵活性不仅提高了通信效率，还降低了维护成本。企业无需因员工变动或分支机构设立而重新进行复杂的部署和维护工作。
3. 降低通信费用 ：IP电话系统可以大幅降低长途通信费用，特别是对于跨地域或跨国的通信。由于IP通讯利用互联网进行传输，不受传统电话网络的地域限制和费用标准影响，企业可以显著减少长途通话的支出。
4. 避免线路租用费用 ：传统的电话系统需要租用电话线路来实现通信功能，而IP电话系统则可以利用现有的网络基础设施进行通信，无需额外支付线路租用费用。这不仅降低了固定成本，还提高了资金使用的灵活性。

通过这些成本优势，科能局域网IP电话系统不仅能够帮助企业节约大量的初期投资和长期运营成本，还能提供更加灵活、高效的通信解决方案。这对于希望优化资源配置、提高运营效率的企业来说，无疑是一个极具吸引力的选择。
灵活性和可扩展性
科能局域网IP电话系统的灵活性和可扩展性是其显著优势，使其能够适应企业不断变化的需求。这种灵活性主要体现在以下几个方面：

1. 动态调整能力 ：IP电话系统可以根据网络状况和用户需求进行实时调整和优化。例如，通过QoS配置，系统可以动态分配网络资源，确保关键语音通信的优先级。这种灵活性使得企业在面对突发情况时能够快速响应，如临时增加会议线路或调整通话质量要求。
2. 模块化设计 ：IP电话系统通常采用模块化架构，允许企业根据需要选择性地添加功能模块。这种设计不仅满足了当前需求，还为未来发展预留了空间。例如，企业可以根据需要选择性地添加CRM集成、报表生成等功能模块，而不必一次性投资所有功能。
3. 分布式部署 ：IP电话系统支持分布式部署，可以在总部和分支机构部署多个电话会议服务器。这种部署方式不仅提高了系统的稳定性，还能够有效利用网络资源。通过服务器间的级联技术，总部的会议可以方便地延伸到分支机构，实现了真正的“一点部署，全局覆盖”。
4. 无缝集成 ：IP电话系统可以与现有的IT基础设施无缝集成，最大限度地利用现有资源。例如，通过与企业目录服务集成，可以实现自动化的用户管理和权限分配，大大简化了系统管理的工作量。
5. 虚拟化技术 ：IP电话系统支持虚拟化部署，可以在同一物理服务器上运行多个虚拟IPPBX实例。这种部署方式不仅提高了硬件资源的利用率，还提供了更大的灵活性。企业可以根据需求随时增减虚拟实例，无需担心物理设备的限制。

通过这些特性，科能局域网IP电话系统能够很好地适应企业成长和变化的需求，为企业提供了一个可持续发展的通信解决方案。无论企业规模如何扩大，或是业务模式如何转变，IP电话系统都能够灵活调整，确保企业始终保持高效的通信能力。

典型应用场景

科能局域网IP电话系统在不同规模和类型的企业中都有广泛应用，尤其在中小企业和大型园区中表现突出。这些系统不仅提高了通信效率，还为企业带来了显著的成本节约和管理便利。
中小企业
在中小企业领域，科能局域网IP电话系统的优势尤为明显。这类系统通常采用 点对点通讯方案 ，通过在企业两端分别安装VoIP设备，实现分支机构间的免费通话。这种方式不仅降低了长途通信成本，还提高了通信效率。例如，一家拥有多个办事处的小型制造企业可以通过部署IP电话系统，实现各分支机构之间的无障碍沟通，大幅提高协作效率。
大型园区
对于大型园区，科能局域网IP电话系统的优势更为突出。这类系统通常采用 点对面通讯方案 ，通过在园区内部署IP PBX设备，实现端到端的IP语音通信。这种方案不仅可以满足内部通话需求，还能与外部PSTN网络无缝对接。例如，一所大学可以利用IP电话系统建立覆盖整个校园的通信网络，实现教室、实验室、行政楼等不同区域之间的快速沟通。同时，通过与学生信息系统集成，可以实现自动化的身份验证和权限管理，提高校园安全管理效率。
分支机构
对于拥有多个分支机构的企业，科能局域网IP电话系统提供了 灵活的分布式部署方案 。通过在总部和各分支机构部署IP PBX服务器，并利用VPN技术实现安全的远程连接，企业可以构建一个覆盖全公司的通信网络。这种部署方式不仅提高了通信效率，还实现了对分支机构的统一管理和监控。例如，一家连锁零售企业可以通过这种方式实现总部与各门店之间的免费通话，同时还能进行销售数据的实时传输和分析，大幅提升运营管理效率。
移动办公
随着远程工作的普及，科能局域网IP电话系统的 移动客户端 功能变得尤为重要。员工可以通过智能手机或平板电脑接入企业IP电话系统，实现随时随地的通信。这不仅提高了工作效率，还降低了企业对实体办公空间的需求。假如一家咨询公司在疫情期间转向远程办公模式，通过IP电话系统的移动客户端，员工可以在家中使用公司分机号码进行通话，保持对外沟通的连续性，同时享受与办公室相同的通信质量和功能。
