PIN 光電二極管：如何實(shí)現(xiàn)高速響應(yīng)與高靈敏度？

一、PIN光电二极管的工作原理

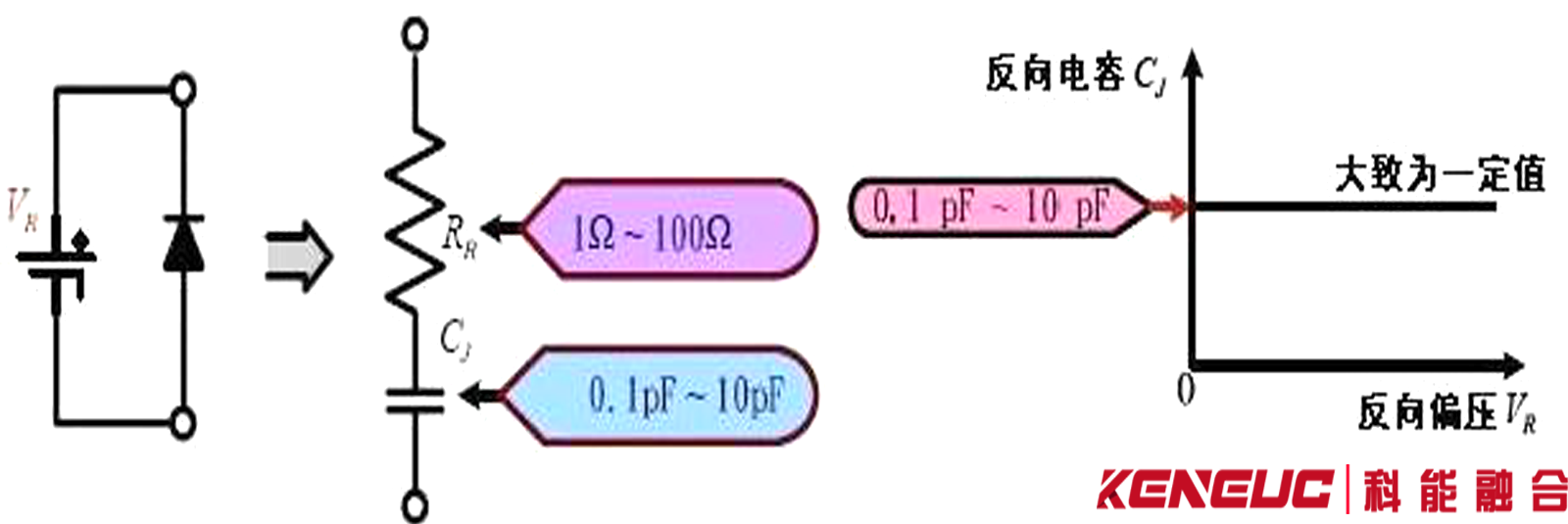

PIN光电二极管是一种特殊的光电二极管，它由P型半导体区、I型半导体区和N型半导体区三个不同掺杂的半导体材料层组成。P型区和N型区分别为光电二极管的阳极和阴极，而I型区起着电场分布和电子-空穴对产生的作用。当光子进入PIN光电二极管时，它们会被I型半导体区吸收，并在该区域产生电子-空穴对。由于I型区内的电场分布，电子和空穴会被迅速分离并被收集，从而产生电流。这种结构使得PIN光电二极管具有快速响应速度和高灵敏度的特点。

1、PIN光电二极管的应用

PIN 光电二极管具有高灵敏度和低噪声等特性，在多个领域有着广泛应用，具体如下：

• 高速通信系统：PIN 光电二极管能够快速、精确地响应光信号的变化，可将光信号高效地转换为电信号，实现数据的高速传输，是光纤通信等高速通信系统中光接收模块的关键器件。
• 传感应用：
  • 安防系统：在安防系统中可作为光电传感器，利用其对光线的敏感性，感知光线的变化，从而及时检测到人或物体的移动，实现入侵检测等功能。
  • 其他传感器：还可用于其他类型的传感器中，如气体传感器、位移传感器等，通过与相应的转换机制结合，将非光信号转换为光信号，再由 PIN 光电二极管进行检测，实现对各种物理量的测量。
• 照明系统：在照明系统中，PIN 光电二极管可感应环境光强度的变化，以此为依据自动调节灯光的亮度和颜色，实现智能照明控制，为用户提供舒适且高品质的照明效果，同时还能达到节能的目的。

2、PIN光电二极管的优缺点

PIN 光电二极管的优缺点如下：

优点

• 高速响应：能够快速地对光信号做出反应，可实现光信号到电信号的快速转换，适用于高速数据传输的场景，如在现代高速光纤通信系统中，可满足吉比特每秒甚至更高数据速率的传输要求。
• 高灵敏度：对光信号具有较高的敏感度，能检测到微弱的光信号，这使其在光纤传感器中得以广泛应用，可精确感知光强的微小变化，从而实现对各种物理量的高精度测量。
• 宽频响应：具有较宽的频率响应范围，能对不同频率的光信号产生有效响应，在激光雷达等应用中，可准确探测不同波长的激光信号，实现对目标物体的精确测距和成像。

缺点

• 制造成本高：制造过程较为复杂，需要高精度的工艺和设备，导致其成本相对较高，这在一定程度上限制了其在一些对成本敏感的大规模应用领域的推广，如普通的消费类电子产品中的光传感应用。
• 热稳定性差：在高温环境中，容易受到热干扰，性能可能会下降，例如在一些工业自动化场景中，如果环境温度过高，可能会影响其对光信号的准确检测，导致测量误差增大或系统不稳定。

二、PIN光电二极管与普通光电二极管相比有哪些独特的性能优势

PIN 光电二极管与普通光电二极管相比，具有以下独特的性能优势：

• 响应速度快：PIN 光电二极管能在纳秒级时间内完成光信号到电信号的转换，相比普通光电二极管，其可以更好地适应高速光信号的变化，适用于高速数据传输和快速光脉冲检测等场景。
• 灵敏度高：对光信号的感知能力强，能够检测到较弱的光信号，在需要检测微弱光的应用中，如光纤通信中的光接收机、光电探测器等，PIN 光电二极管可以更准确地将微弱光信号转换为电信号，减少信号损失。
• 感光波长范围广：感光波长范围通常从 400nm 至 1000nm，涵盖了从可见光到近红外光的区域，相比普通光电二极管，能适用于多种光谱范围的光信号检测，可应用于不同波长光源的检测场景，如在环境光检测、生物医学检测等领域中，对不同波长光的检测需求都能较好地满足。
• 信噪比高：在检测微弱信号时，背景噪声的干扰较小，这使得 PIN 光电二极管能够更准确地提取出有用信号，提高了信号检测的准确性和可靠性，在对信号质量要求较高的场合，如精密测量、弱光成像等方面具有明显优势。
• 稳定性好：适合长期稳定运行的应用场景，其性能不易受外界环境因素（如温度、湿度等）的影响而发生明显变化，可在各种复杂的工作环境下保持稳定的光电转换性能，降低了系统的维护成本和故障率。
• 频率特性好：具有较高的截止频率，能够快速跟踪快速变化的光信号，对于高频调制的光信号也能准确地进行探测和转换，非常适宜于快速变化的光信号探测，在光通信、光传感等需要处理高频光信号的领域应用广泛。

这些优势使得PIN光电二极管在通信、光电子学、医学成像等领域有着广泛的应用。

三、PIN光电二极管在通信系统中通常用于哪些方面

PIN 光电二极管在通信系统中的应用主要有以下几个方面：

• 光通信接收：在光纤通信系统中，PIN 光电二极管作为关键的光接收器，承担着将光信号转换为电信号的重要任务。从光纤中传输过来的光信号携带了大量的信息，PIN 光电二极管能够快速、准确地将这些光信号转换为电信号，以便后续的信号处理电路进行放大、解码等操作，实现信息的有效传输和接收。
• 光信号监测：可用于测量光强度的变化，在光谱分析、光强度检测等方面发挥作用。通过对光信号强度的精确测量，能够监测光信号的质量和强度，及时发现信号在传输过程中是否出现衰减、畸变等问题。这对于长距离通信中确保信号的稳定性和可靠性至关重要，也在一些对光信号精度要求较高的精密仪器中有着广泛应用。
• 光电探测传感：作为光电探测器，PIN 光电二极管可应用于红外线探测器、光电门等设备中。在通信系统的一些辅助环节中，这些探测器可以用于各种传感器和检测设备，用于检测光的存在与否或光的特定特性，从而实现对通信系统中相关光信号的监测和控制。
• 高速数据传输：由于 PIN 光电二极管具有高速、高灵敏度、低噪音、线性范围广、可靠性和稳定性好等特点，非常适合用于高速光通讯领域。在高速数据传输中，它能够快速响应光信号的变化，准确地将光信号转换为电信号，支持高速数据的传输和信号处理，满足现代通信系统对高速率、大容量数据传输的需求。

综上所述，PIN光电二极管在通信系统中扮演着关键角色，它们的高性能使得现代通信技术得以实现高效、稳定的数据传输。随着技术的发展，PIN光电二极管的应用领域有望进一步扩大。

四、PIN光电二极管在制造过程中存在哪些技术挑战导致其成本较高

PIN光电二极管在制造过程中面临多种技术挑战，这些挑战直接影响了其成本。以下是一些主要的技术挑战：

• 材料选择和处理：PIN光电二极管的性能高度依赖于所使用的半导体材料。选择具有优良电学性能的材料，如硅或锗，是至关重要的。然而，材料的准备和处理过程，包括切割、清洗、扩散和退火等，都需要极高的精度和控制，以确保产品的稳定性和一致性。这些步骤的复杂性和对工艺稳定性的要求导致了较高的制造成本。
• 温度特性优化：PIN光电二极管的性能受温度影响很大，特别是在极端温度条件下。因此，优化其在不同温度下的性能稳定性是一个技术难题。这通常涉及到对材料和器件结构的精细调整，以及对制造过程中的热管理的严格控制。
• 高频性能提升：PIN光电二极管在高频应用中表现出色，但提高其高频性能，如降低噪声、提高增益和改善线性度，是一个技术挑战。这需要对器件的物理结构和电气特性进行深入理解和精确控制。
• 集成化水平提高：随着电子技术的发展，对器件的集成化程度要求越来越高。提高PIN光电二极管的集成化水平，以适应更小型化和多功能化的需求，是一个技术挑战。这可能涉及到新材料的开发、新型封装技术的应用，以及复杂电路设计的实现。
• 封装技术：PIN光电二极管的封装技术也是影响成本的一个重要因素。封装不仅需要保护器件免受环境影响，还要确保良好的电气连接和散热性能。高效的封装技术可以提高器件的性能和可靠性，但同时也增加了制造成本。

综上所述，PIN光电二极管的制造过程中存在多个技术挑战，这些挑战需要通过持续的研发和创新来克服，以降低成本并提高产品的性能和竞争力。
