運算電路有哪些常見類型？如何選擇合適的運算電路？

一、运算电路的概念

1、运算电路的基本概念

运算电路是一种特殊的电路结构，它可以实现对数运算、指数运算、乘法、除法、乘方和开方等运算。这种电路结构利用PN结伏安特性的指数关系来实现这些运算功能。
在运算电路中，以输入电压作为自变量，以输出电压作为函数；当输入电压变化时，输出电压将按一定的数学规律变化，即输出电压反映输入电压某种运算的结果。

2、运算电路的应用

运算电路在实际中有广泛的应用，以下是一些常见的应用场景：

1. 比例运算电路：包括反相比例运算电路和同相比例运算电路，可以实现信号的放大功能。
2. 加减运算电路：可以实现多个信号的相加或相减运算。
3. 微积分电路：包括积分电路和微分电路，可用于波形变换和移相功能。
4. 仪表放大电路：用于小信号的放大，一般用于传感器信号的放大。
5. 电流 - 电压转换器和电压 - 电流转换器：实现电流和电压之间的转换。
6. 电压比较器：包括单限电压比较器、迟滞比较器和窗口比较器，用于比较输入电压和参考电压。

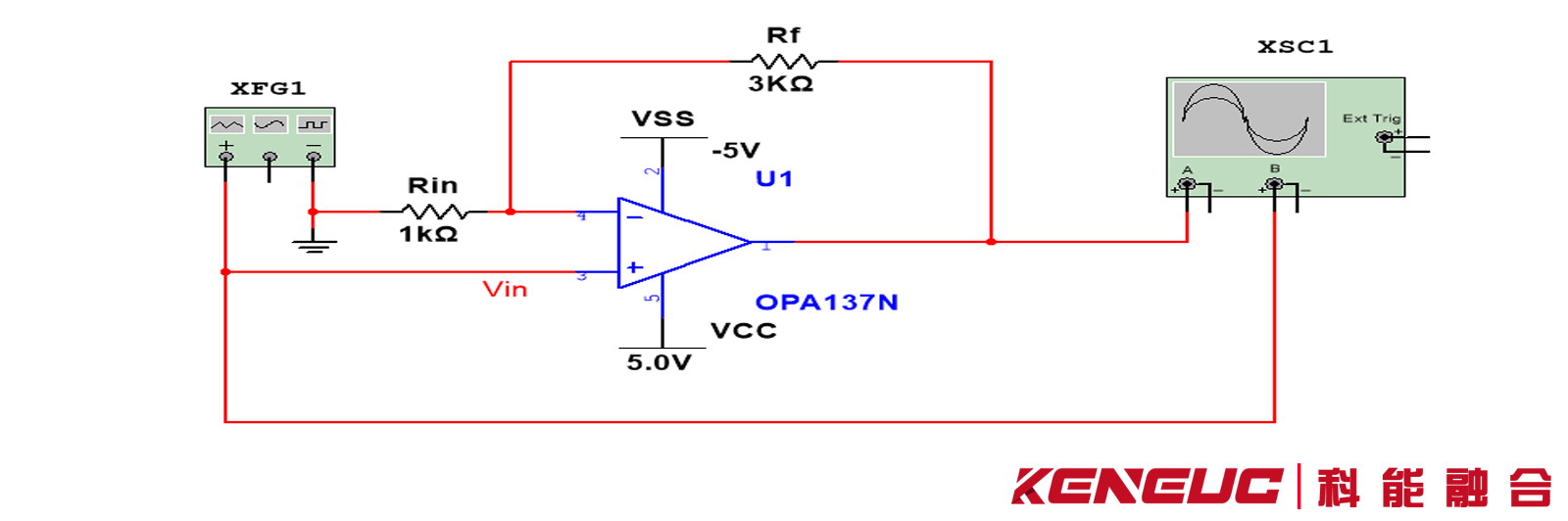

3、运算电路的实例

以下是一些具体的运算电路实例及其功能：

4、运算电路的设计原则

在设计运算电路时，通常会遵循以下原则：

• 虚短：运放的同相输入端和反相输入端的电位近似相等，像“短路”了一样。
• 虚断：在分析负反馈运放电路系统时，可以把两输入端视为等效开路，即流入两输入端的电流为0。

这些原则是基于理想运放的特性，即开环电压增益无穷大、输入电阻无穷大、输出电阻为0等。

二、运算电路的类型

1、模拟运算电路

模拟运算电路主要包括以下几种类型：

• 比例运算电路：通过电阻的特性来实现电压的比例放大或衰减。
• 电压跟随器：具有高输入阻抗、低输出阻抗的特点，可以在多级电路中起到阻抗匹配、隔离的作用。
• 加减运算电路：通过运放的同相和反相输入端接收输入信号，并通过调整反馈网络来实现加减运算。
• 积分和微分运算电路：利用运放和电容、电阻等元件实现对输入信号的积分或微分运算。

2、数字运算电路

数字运算电路主要包括以下几种类型：

• 算术运算：包括加法、减法、乘法、除法等，通常由逻辑门和触发器实现。
• 逻辑运算：包括与、或、非等基本逻辑运算，也由逻辑门实现。
• 组合逻辑电路：由多个逻辑门组合而成，实现复杂的逻辑功能。
• 时序逻辑电路：包含触发器等存储元件，实现时序控制的逻辑功能。

三、运算电路在电子设备中通常承担哪些功能

运算电路在电子设备中扮演着至关重要的角色，它们通常承担以下几种基本功能：

• 执行数学运算：运算电路能够执行各种数学运算，如加法、减法、乘法、除法等，这些运算是许多电子设备正常工作的基础。
• 逻辑运算：除了数学运算外，运算电路还能够执行逻辑运算，如与、或、非等逻辑操作，这些运算对于数字信号处理和计算机逻辑控制尤为重要。
• 信号放大：运算电路常常用作信号放大器，将微弱的输入信号放大到足够的水平，以便后续的处理或传输。
• 滤波和信号处理：运算电路可以设计成各种滤波器，用于对信号进行滤波和频率调节，去除噪声或不必要的频率成分。
• 模拟到数字转换：在模拟信号和数字信号之间的转换过程中，运算电路起到桥梁作用，如在ADC（模数转换器）和DAC（数模转换器）中的应用。
• 电源管理：运算电路还可以用于电源管理，如电压跟随器、电压调节器和电流调节器，确保电子设备的稳定供电。
• 控制和驱动：在某些应用中，运算电路还用于控制和驱动其他电子组件，如电机、显示器等。

综上所述，运算电路是电子设备中不可或缺的组成部分，它们通过执行上述功能，确保了电子设备的正常运行和高效性能。

四、常见的运算电路有哪些类型

运算电路是电子电路中的基础组成部分，它们根据不同的功能和应用场景被分为多种类型。以下是一些常见的运算电路类型：

• 比例运算电路：包括反向比例运算电路、同向比例运算电路、差分比例运算电路和电压跟随器。这些电路通常用于调整信号的大小或保持特定的电压水平。
• 加减运算电路：包括反向求和运算电路和同相求和运算电路，用于执行信号的相加或相减操作。
• 微积分运算电路：包括积分运算电路和微分运算电路，用于对信号进行积分或微分处理。
• 指对数运算电路：包括对数运算器和反对数运算器，用于执行对数和反对数的计算。
• 乘法器和除法器：用于执行乘法和除法运算。
• 比较器：包括过零比较器、单限比较器、滞回比较器和窗口比较器，用于比较两个信号的大小并产生相应的输出。
• 振荡器：如RC桥式正弦振荡电路，用于产生周期性的信号。
• 波形发生器：如方波发生电路和方波和三角波发生电路，用于生成特定形状的波形信号。

这些电路类型在电子工程、通信系统、控制系统等领域有着广泛的应用。每种类型的电路都有其特定的功能和应用场景，设计师可以根据实际需求选择合适的电路类型进行设计和实现.

五、如何选择合适的运算电路

1. 应用场景

• 信号放大：
  • 如果需要放大直流或低频信号，并且要求高增益和低噪声，可以选择同相放大器或反相放大器。
  • 对于高频信号放大，需要考虑运算放大器的增益带宽乘积（GBW），选择高速型运算放大器。
• 信号处理：
  • 积分电路适用于需要对信号进行积分的场景，如波形变换和移相。
  • 微分电路则适用于需要对信号进行微分的场景，如边缘检测和信号变化率的测量。
• 信号比较：
  • 比较器电路用于比较两个输入信号的大小关系，适用于模数转换、数字信号处理和控制系统。

2. 性能指标

• 增益带宽乘积（GBW）：高GBW适用于高频信号处理或高速信号转换场景。
• 输入偏置电流（IB）：低输入偏置电流适合高阻抗信号源的应用，因为高输入偏置电流会导致较大的电压误差。
• 输入失调电压（VOS）：低VOS对于需要高精度的测量和控制电路至关重要，因为它会直接影响输出信号的准确性。
• 电源电压范围：根据电路的实际工作电压来选择合适的运算放大器，确保其能在指定的电源电压下正常工作。
• 功耗：对于电池供电设备，应选择低功耗运算放大器以提高续航能力。
• 温度稳定性：在温度变化大的环境中工作时，选择温度稳定性好的运算放大器，以保证电路性能不受影响。

3. 电路特点

• 同相放大器：输出信号与输入信号相位相同，适合需要保持信号相位的应用。
• 反相放大器：输出信号与输入信号相位相反，适合需要反相放大的应用。
• 电压跟随器：输出信号跟随输入信号，具有高输入阻抗和低输出阻抗，适合用于信号隔离和缓冲。
• 差分放大器：输出信号是两个输入信号之差，适合需要差分放大的应用，如消除共模干扰。

4. 其他考虑因素

• 封装类型：根据PCB设计的空间限制和散热需求，选择合适的封装形式。
• 成本：在满足性能要求的前提下，考虑运算放大器的成本，选择性价比高的型号。

在实际选择时，需要综合考虑以上所有因素，根据具体的应用需求来选择最合适的运算电路和运算放大器型号。
