直埋光纜全解析（施工技術(shù)規(guī)范有哪些？）

一、直埋光缆概述

1、直埋光缆的定义

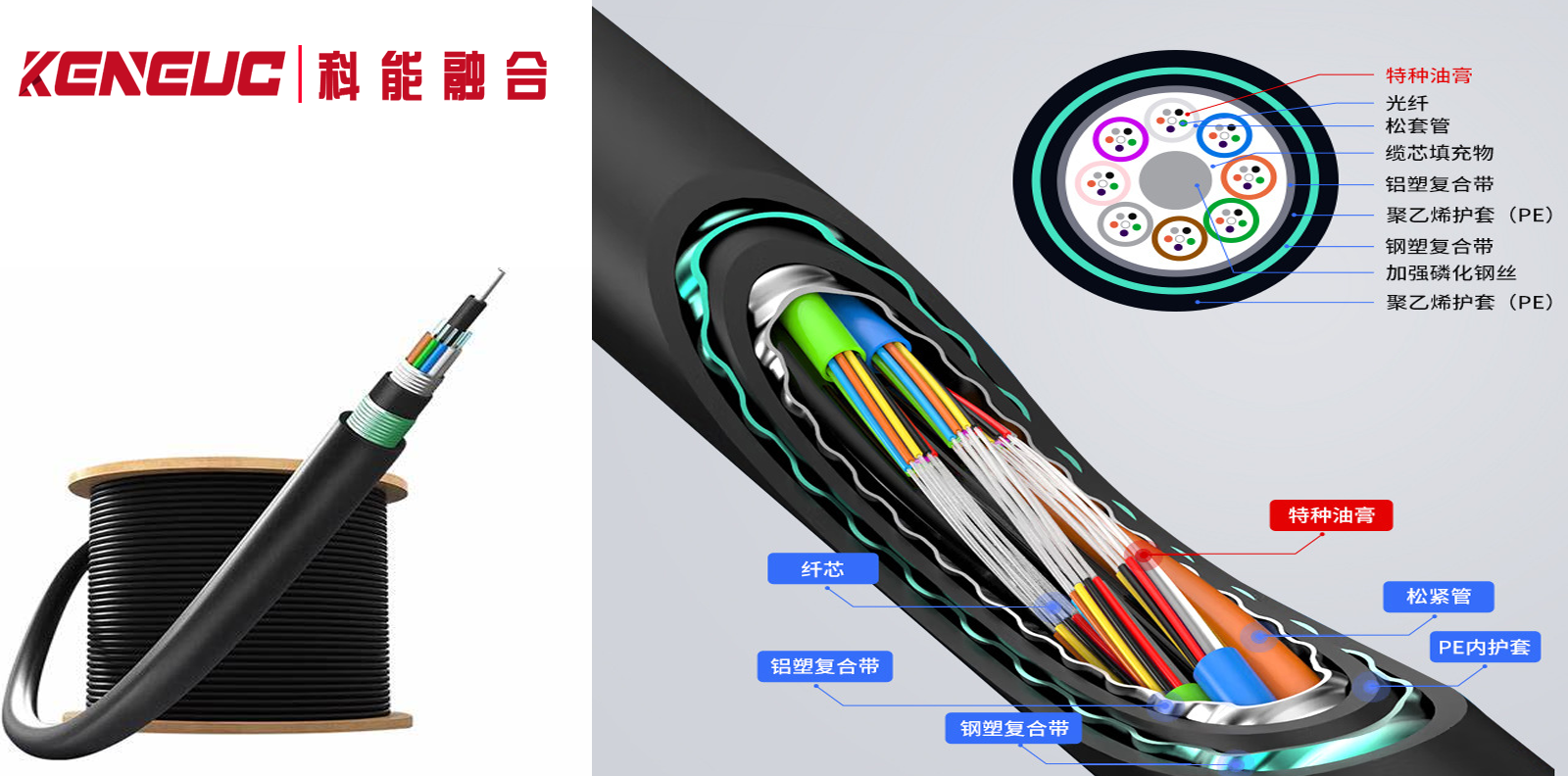

直埋光缆是一种通信光缆敷设方式，这种光缆通常在外部覆有钢带或钢丝的铠装，可以直接埋设在地下。它需要具备抵抗外界机械损伤的性能，以及防止土壤腐蚀的性能。铠装的存在可以提供额外的保护，增强光缆的耐久性和可靠性。

2、直埋光缆的特点

• 机械性能和温度特性：直埋光缆具有良好的机械性能和温度特性，能够适应不同的环境条件。
• 抗压性和柔韧性：直埋光缆具有优良的抗压性和柔韧性，适合直埋施工，施工安装方便。
• 防潮和阻水：直埋光缆采用涂塑铝带（APL）防潮层和涂塑钢带（PSP）增强防潮，以及用于地下应用的阻水材料，确保光缆的防水性能。
• 抗干扰性强：直埋光缆的光纤电缆被埋设在地下，相对于架空线路，免受恶劣天气和外界环境的影响，能够更好地保证通信的稳定性和可靠性。
• 空间利用率高：由于直埋光缆不需要额外的架空线路，可以利用地下空间来布置光纤电缆，从而节省了宝贵的土地资源。
• 施工方便快捷：相对于架空线路的安装，直埋光缆的施工过程更加简单和高效，通过专用的挖掘机械可以快速完成对地下管道的开挖和光缆的埋设工作。
• 应用领域广泛：直埋光缆广泛应用于城市通信网络、铁路、公路等交通领域以及军事通信系统等。
• 高带宽传输：由于采用光纤作为传输介质，直埋光缆能够提供高速、高带宽的通信传输，满足现代信息传输的需求。
• 安全性更高：直埋光缆地下布设，不会受到外界天气因素和破坏等影响，具有更高的安全性。
• 美观性更好：由于直埋光缆隐藏在地下，不占据空中空间，使得环境更加整洁美观。

3、直埋光缆的敷设方法

直埋光缆的敷设方法主要有以下两种，具体内容如下：

1. 人工布放
   • 直线肩扛方式：在地势较为平坦、路由较直的地段，可采用直线肩扛方式。施工人员间隔一定距离，将光缆扛在肩上，沿路由前进，将光缆布放至沟槽内。这种方式要注意保持人员间距均匀，步伐一致，避免光缆受力不均。
   • 人工抬放方式：对于地形较为复杂，如遇有障碍物、弯道等情况，常采用人工抬放方式。施工人员分成若干组，每组用抬杆或绳索抬起光缆，缓慢前行，将光缆放入沟槽。操作时要注意听从指挥，统一行动，防止光缆拖地或被障碍物挂住，保持光缆的完整性。
2. 机械牵引：在长距离、大长度的光缆敷设中，常采用机械牵引方式。首先要在光缆路由上合理安装滑轮，滑轮的间距要根据光缆的重量和敷设环境确定，一般每隔10 - 20米安装一个，以防止光缆拖地。在牵引过程中，要使用专门的牵引设备，如牵引机，并控制好牵引速度和牵引力，避免光缆出现小于规定曲率半径的弯曲以及牵引过紧等现象，确保光缆不受损伤。

4、直埋光缆的应用场景

直埋光缆由于其特殊的设计和性能，广泛应用于以下场景：

• 城市通信网络：直埋光缆在城市中的应用非常广泛，能够满足大量用户的通信需求，提供高速、稳定的网络连接。
• 铁路、公路等交通领域：通过在铁路、公路等交通干线旁埋设光缆，可以实现对交通信息的实时监控和传输，提高交通管理的效率和安全性。
• 军事通信系统：由于其抗干扰性强和安全性高，直埋光缆在军事通信系统中也有重要应用，可以保障军事通信的稳定和机密性。
• 输油（输气）管道同沟敷设：直埋光缆可以直接掩埋于管沟，省去了单独开挖管沟的工序，提高了施工效率。
• 地铁、隧道、长途通信、局间通信、接入网等场景中的馈线和配线应用：直埋光缆能够在恶劣的天气条件下提供可靠的光信号传输和数据通信服务。
• 地埋式光交应用场景：在综合业务接入区光交工程设施设置中，直埋光缆可以实现光缆的成端、直熔、配线、分路、调配等功能，适用于5G基站、集客专线、家庭宽带三类业务的发展。

5、直埋光缆的施工规范

直埋光缆的施工规范要求包括以下几个环节：

1. 光缆的路由选择：
   • ​根据工程设计要求，结合现场实际情况，选择合适的光缆路由，尽量避开易受外力破坏、地质不稳定等区域。
2. 沟槽开挖：
   • 按照设计深度和宽度进行沟槽开挖，确保沟槽底部平整，无石块、硬物等，避免对光缆造成损伤。
3. 光缆敷设：
   • 敷设时保证光缆的弯曲半径不小于规定值，一般为光缆外径的15倍左右，在施工过程中要避免光缆受到扭曲或拉伸等应力。
   • 采用适当的敷设方法，如人工敷设或机械牵引，确保光缆敷设顺畅，无缠绕、打结等现象。
4. 回填土：
   • 敷设完成后，先用细土或沙石回填沟槽，覆盖在光缆上方，厚度应符合设计要求，一般不小于300mm。
   • 回填土应分层夯实，避免出现空洞或不实的情况，以确保光缆的安全和稳定。
5. 标识与记录：
   • 施工过程中，要做好标识工作，在光缆路由沿线每隔一定距离设置标识桩或标识牌，标明光缆的走向、埋深等信息。
   • 同时，做好详细的记录，包括光缆的型号、规格、长度、敷设位置、施工日期等信息，以便于后期维护和管理。
6. 验收与测试：
   • 施工完成后，按照相关标准和规范进行验收，检查光缆的敷设质量、回填土情况、标识设置等是否符合要求。
   • 对光缆进行测试，包括光纤的衰减、色散等指标，确保光缆的性能满足设计和使用要求。

综上所述，直埋光缆是一种适用于多种环境的通信光缆敷设方式，其施工方法和规范要求确保了光缆的安全性和稳定性，使其能够在地下环境中长期稳定工作。

二、直埋光缆相比于架空光缆有哪些优势

直埋光缆相较于架空光缆具有以下优势：

• 抗干扰能力强：由于光纤只传输光信号，不导电，因此不受电磁场的影响，具有很强的抗干扰能力。这意味着直埋光缆在地下铺设时，不会受到周围电气设备的干扰，保证了信号的稳定传输。
• 保密性好：由于光纤传输的是光信号，不易被窃听，因此具有较高的保密性。这对于军事、政府等需要高度保密的通信尤为重要。
• 维护成本低：直埋光缆由于埋藏在地下，不易受到自然因素和人为破坏的影响，因此维护成本相对较低。一旦铺设完成，除非遇到极端自然灾害，否则不需要频繁的维护和修理。
• 适应性强：直埋光缆可以适应各种复杂的地形和环境，无论是城市街道还是乡村田野，都可以直接埋设。此外，直埋光缆还可以避免因道路建设等原因导致的线路迁移问题。
• 寿命长：由于直埋光缆不暴露在自然环境中，因此其使用寿命相对较长。只要光缆本身质量可靠，可以长期稳定运行，减少了更换频率。

综上所述，直埋光缆在抗干扰、保密性、维护成本、适应性和寿命等方面相比架空光缆具有明显优势，尤其适合长距离、高安全性要求的通信线路建设。

三、直埋光缆在施工过程中需要遵守哪些技术规范

直埋光缆在施工过程中需要遵循一系列严格的技术规范，以确保光缆的安全、稳定和长期有效运行。以下是一些关键的技术规范要点：

• 路由复测：在光缆敷设之前，需要对施工图纸上的路由进行实地复测，确认光缆的具体走向、敷设条件、环境条件以及接头的具体位置，确保它们符合设计要求。
• 光缆配盘：根据复测路由计算出敷设总长度，并合理选择光缆盘长，以减少接头数量，降低故障率，同时也便于施工和维护。
• 路由准备：在管道光缆敷设前，需要清理管道，确保无杂物阻碍光缆通过。
• 光缆敷设：光缆敷设时，沟底必须是松软的土层，避免有石块或其他硬质杂物，以防损伤光缆。
• 光缆保护：在光缆沟坎、护坎、护坡、堵塞等部位，需要采取相应的光缆保护措施，以防止外力破坏。
• 光缆接续：光纤的接续需要在高温下进行，将光纤端面熔融后粘合在一起，这一过程需要使用专门的高精度机具，并且技术要求较高。
• 光缆测试：光缆敷设完成后，需要进行各项测试，包括光纤长度、光纤损耗等，以确保光缆的传输性能满足要求。
• 施工记录：所有施工步骤和变更都需要详细记录，并以书面形式报告建设单位备案，以便日后查阅和维护。

以上规范是基于最新的搜索结果，反映了直埋光缆施工的基本要求和最佳实践。在实际施工过程中，还需要结合具体的工程条件和当地的法规标准，进行适当的调整和优化。

四、直埋光缆在城市建设中的应用有哪些常见案例

直埋光缆是一种常用的光缆敷设方式，特别适用于城市建设中的通信线路布局。以下是一些关于直埋光缆在城市建设中应用的案例：

• 新建省际光缆通信干线：在一个新建的省际光缆通信干线项目中，直埋光缆被广泛应用。该工程采用GYA-36D单模埋式长途光缆，在平原地区施工，土质为普通土。光缆沟的上、下底宽分别为0.60m和0.30m，光缆埋深为1.20m。光缆自然弯曲系数为0.7%，线路S型弯预留长度8米，接头预留20米。这个案例展示了直埋光缆在长距离通信线路中的应用。
• 城域光缆网设计：在城域光缆网的设计中，直埋光缆同样扮演着重要角色。例如，在某城域光缆网建设方案中，根据两个全业务接入区的大小和用户分布情况，为每个全业务接入区分配了光交接点的位置。为了城市环境的美观，城区一般采用管道敷设光缆，光缆交接箱一般应以落地式为主。此外，主干层光缆容量的设置也考虑了未来业务的扩展需求。
• 长途直埋光缆线路工程：在另一个案例中，某公司承担了一项长途直埋光缆线路工程，全程210Km，线路经过城区、农田和草原，分为两个中继段。直埋光缆施工工序包括路由复测、单盘检验、光缆配盘、敷设光缆、光缆接续、埋设标石、沟坎加固和中继段测试等。这个案例展示了直埋光缆在复杂地形中的应用。

这些案例表明，直埋光缆在城市建设中的应用非常广泛，无论是在长距离通信还是在城域网设计中，都展现出其高效、经济和适应性强的特点。
