隧道緊急廣播系統(tǒng)：功能、設(shè)計(jì)與可靠性解析

一、隧道紧急广播系统概述

隧道紧急广播系统是一种在隧道中采用的应急通讯系统，主要用于在隧道内发生交通事故、火灾和其他突发事件时进行警示和应急处理。以下是关于隧道紧急广播系统的详细分析：

1、系统组成

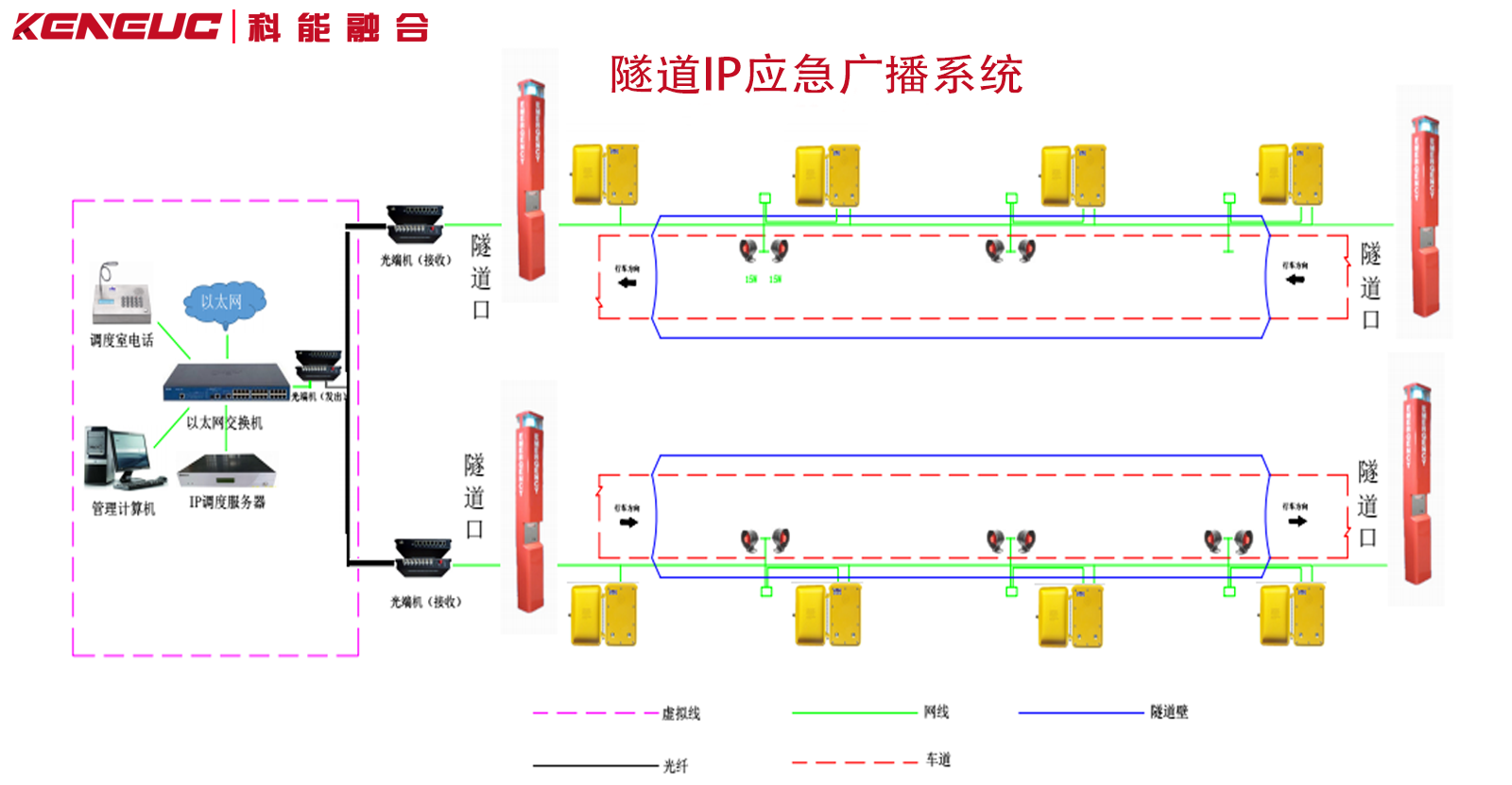

隧道紧急广播系统主要由硬件设备和软件平台组成：

• 硬件设备：包括发射机、接收机、扩音器、话筒、麦克风等音频设备。发射机是核心设备，用于发送应急广播信息（采用SIP广播技术）；接收机接受应急广播信息并进行声光提示；扩音器放大广播信号；话筒和麦克风用于人员应急广播通讯。
• 软件平台：包含语音识别、语音合成等技术，将文字信息转化为语音信号进行广播，同时识别人员语音通信内容进行应急处理。

2、系统功能

隧道紧急广播系统具有以下功能：

1. 紧急广播：自动或手动发送应急广播信息，提醒车辆和行人注意安全。

2. 呼叫对讲：与隧道巡逻人员进行呼叫对讲，及时发现事故或异常情况。

3. 电话广播：将电话广播信息转发到现场，便于针对性应急处置。

4. 应急处理：对应急待处理事件进行分类和记录，便于后续调查分析。

5. 视频联动：使用紧急电话/广播时，调出对应视频监控图像，可投在监控大屏。

6. 故障检测：采用IP方式对全网设备进行实时状态监控，显示故障地点和原因，统一管理设备。

7. 远程广播：监控员通过坐席对所有广播终端进行全域、分组广播，包括人工广播、音频或文件广播等。

8. 通话录音：触发语音通话、广播时，系统提供通话录音功能，可查询播放录音文件。

9. 报警救助：报警人员按下紧急电话按钮后，隧道管理所接警人员摘机即可与现场通话，显示报警人员位置信息。

10. 背景音乐：通过广播音乐服务器，临时播放背景音乐，缓解司机、旅客疲劳，减轻精神压力。

3、系统特点

隧道紧急广播系统的特点包括：

• 灵活性强：可根据不同隧道类型和场景定制，满足特定应急通信要求。
• 稳定可靠：采用SIP广播技术，声音质量清晰、广播范围广、远距离传输。
• 操作简单：简单易上手的人机交互界面，未经培训的工作人员也能熟练操作。
• 应急反应速度快：可在秒内自动应急响应，实现针对性应急指导。
• 智能化管理：记录所有事件，通过统计分析为隧道管理部门提供决策支持。

二、隧道紧急广播系统的设计标准

1、相关国家标准和行业规范

• 《公路隧道设计规范第二册交通工程与附属设施》（JTG D70/2）：对隧道内紧急广播系统的设置、功能等提出了总体要求，规定了广播系统在交通工程与附属设施中的地位和基本设计原则。
• 《GB 50311-2016 综合布线系统工程设计规范》：涉及到广播系统布线相关要求，确保布线系统能满足广播信号传输的稳定性和可靠性，包括线缆的选择、敷设方式、布线距离等方面的规定。
• 《GB 50116-2013 火灾自动报警系统设计规范》：若隧道内发生火灾等紧急情况，紧急广播系统需与火灾自动报警系统联动，规范对联动方式、信号传输等作出规定，保证在火灾时能及时准确地播放疏散指示等紧急信息。
• 《GB/T 14476-2013 客观评价厅堂语言可懂度的“RASTI”法》：为广播系统的语音清晰度和可懂度提供了评价方法和指标，设计时需确保广播声音在隧道环境下能被清晰地听到和理解。
• 《YD/T 1390-基于软交换的应用服务器设备技术要求》：涉及广播系统中与软交换相关的技术要求，保证系统在网络通信方面的兼容性和稳定性。
• 《YD/T 1516-IP智能终端设备技术要求-IP电话终端》：对广播系统中的IP终端设备的功能、性能等方面给出了技术标准。

2、具体设计指标标准

• 区域全覆盖：需确保广播声音能覆盖隧道内所有区域，包括隧道主体、紧急停车带、人行和车行横通道等。一般要求在隧道内任何位置都能清晰听到广播内容。
• 均匀度：声音覆盖的均匀度要满足一定要求，相邻区域的音量差异不能过大，避免出现部分区域声音过强或过弱的情况，通常要求相邻区域的声压级差值不超过6dB。

• 清晰度：广播语音的清晰度要高，确保听众能够准确理解广播内容。按照相关标准，语音清晰度指标RASTI值应不低于0.6。
• 响度：广播声音要有足够的响度，以克服隧道内的环境噪声。一般要求在正常环境噪声下，广播声音的声压级应比环境噪声高10dB 15dB，且最小声压级不低于65dB。
• 失真度：声音的失真度要低，保证广播声音的音质不失真，一般要求总谐波失真不超过5%。

• 广播分区：应能根据隧道的长度、结构和管理需求进行合理分区，可实现对不同区域进行单独广播或分组广播，以便在紧急情况下针对特定区域发布信息。
• 应急联动：与隧道内的火灾报警系统、交通监控系统等其他安全系统实现联动，当发生火灾、交通事故等紧急事件时，能自动触发广播，播放相应的紧急通知和疏散指示。
• 远程控制：监控中心可对广播系统进行远程控制，包括音量调节、广播内容播放、设备状态监测等功能，方便管理人员在不同情况下灵活操作。
• 备份功能：具备一定的备份功能，如电源备份、信号传输备份等，确保在主设备或主通道出现故障时，系统仍能正常工作。

• 设备防护等级：由于隧道环境较为恶劣，可能存在灰尘、水汽、潮湿等情况，设备应具有较高的防护等级，一般要求达到IP65及以上，以保证设备的正常运行和使用寿命。
• 安装位置：广播扬声器等设备的安装位置要合理，既要考虑声音传播的效果，又要避免影响隧道内的交通和其他设施的正常使用。一般安装在隧道顶部或侧壁，高度在2.5m 3.5m之间。

三、隧道紧急广播系统的优势

隧道紧急广播系统相较于传统的通信方式，具有以下优势：

• 快速响应：系统可以在数秒内自动发送应急广播信息，提醒车辆和行人注意安全，大大提高了事故应对速率和效率。
• 稳定可靠：采用最新的 SIP 广播技术保证了声音质量清晰、广播范围泛，同时也具备远距离传输的优势。
• 操作简单：系统采用简单易上手的人机交互界面，即使是未经培训的工作人员也能够熟练操作。
• 应急反应速度快：隧道应急广播系统可以在秒内进行自动应急响应，实现针对性的应急导。
• 智能化管理：系统可以将所有事件记录下来，并通过统计分析，为隧道管理部门提供决策支持。

隧道紧急广播系统是隧道安全的重要组成部分，它不仅能够在紧急情况下发挥关键作用，还能在日常管理中提供便利。随着技术的不断进步，隧道紧急广播系统的功能和效率将进一步提升，为隧道内的人员提供更加安全和高效的通信保障。

四、隧道应急广播系统通常包括哪些功能

系统是一种专门用于隧道环境下的紧急通信设备，它的主要功能包括：

• 紧急通信网络建立：在突发事件发生时，隧道应急广播系统能够迅速建立起高效的紧急通信网络，保证人员安全并及时疏散。
• 信号传输距离延长：采用光纤电话技术，通过光信号传输的方式，大大延长了通信距离，无论隧道有多长、多深，都能保持清晰稳定的通话质量。
• 全方位监控和控制：隧道应急广播系统可以与隧道管理中心进行实时通信，在发生紧急事件时可以及时获取相关信息，并进行灵活的响应和调度。
• 语音识别功能：在紧急情况下，系统可以通过语音识别技术，将指令转化为文字显示在终端设备上，帮助人们更加准确地理解和执行。
• 自动报警功能：当系统检测到火灾、煤气泄漏等危险情况时，会自动触发报警并发送警报信息到管理中心和相关人员。
• FM广播群载波全频段覆盖：在紧急情况下，系统可以工作在群载波模式，车辆进入隧道后在收音机接收频率范围内均可以接收到监控部门的广播内容。
• FM广播+有线广播：FM广播和有线广播可以独立运行，也可以并机联动运行。所有隧道分机可以独立控制并同时播出不同内容，便于分区域广播。
• 自动直播/广播：根据定时策略，自动打开/关闭隧道分机，全天24小时可编辑播放策略。节目自动分区管理，每个节点的音量可以自由调节。

以上就是隧道应急广播系统的主要功能，它们共同构成了一个全面、高效的隧道应急通信网络，为隧道内的安全提供了有力保障。

五、隧道内发生火灾时，应急广播系统如何确保信息传递的及时性和准确性

1、隧道内火灾时的应急广播系统功能

隧道内火灾时，应急广播系统的主要功能是确保信息传递的及时性和准确性，以便及时向隧道内的人员发出警示、指引和应急信息，保障人员安全和有效疏散。

2、确保信息传递及时性和准确性的措施

• 系统设计：隧道应急广播系统应具备高度的可靠性，能够在紧急情况下稳定运行，确保信息的准确传递。此外，系统应具备快速响应的能力，能够在紧急情况下迅速启动，及时向隧道内部播发紧急信息。
• 设备选择：在选择广播设备时，应充分考虑其功率、音质、覆盖范围等因素，确保设备能够满足隧道内部的需求。广播设备的安装位置也应考虑到其可视性和可操作性，方便司乘人员在需要时快速找到并使用。
• 广播内容设计：广播内容的设计应简洁明了、易于理解，能够在紧急情况下迅速传达给司乘人员。通常，广播内容应包括紧急情况的性质、应对措施、疏散路线等信息，帮助司乘人员做出正确的判断和行动。
• 系统布局：广播系统的布局应合理、科学，能够确保广播信号覆盖整个隧道内部，避免出现盲区。
• 联动方案：隧道紧急电话系统与广播系统作为隧道安全管理的重要组成部分，应实现联动，以提高应对紧急情况的效率。当紧急电话系统接收到来自隧道内部的报警电话时，应能够自动启动广播系统，向隧道内部播发紧急信息，指导司乘人员采取正确的应对措施。

通过上述措施，隧道应急广播系统能够在火灾等紧急情况下，确保信息传递的及时性和准确性，为隧道内的人员提供必要的警示、指引和信息，帮助他们及时、有序、安全地疏散和脱险。

六、在设计隧道应急广播系统时需要考虑哪些关键因素以提高其可靠性

在设计隧道应急广播系统时，提高其可靠性的关键因素包括：

• 系统设计与安装：了解隧道广播系统的基本原理，考虑隧道的长度、形状和环境等因素，确保声音能够覆盖整个隧道并保持清晰可听。在安装和部署隧道广播系统时，需要注意布线、扬声器位置和音量控制等要点。
• 音频传输技术：数字音频传输技术因其高质量、抗干扰和可靠性强的特点，被广泛应用于隧道广播系统中。音频编码和解码算法的选择对声音的质量和传输效率有着重要影响。
• 网络连接与管理：隧道广播系统需要与网络进行集成，以便实现远程管理和监控。网络连接的稳定性和可靠性对系统的性能和响应速度有着直接的影响。
• 声音质量与环境适应：隧道广播系统需要具备良好的声音质量和环境适应性。噪音抑制技术可以帮助降低隧道环境中的噪音干扰，以确保声音的清晰可听。声音均衡和调节技术可以帮助调整声音的音量和频率，以适应不同隧道环境的需求。
• 应急响应与安全保障：隧道广播系统的应急响应与安全保障功能至关重要。在紧急情况下，系统应能够及时报警，并提供必要的语音提示，以减少财产损失及人身伤亡。
• 系统的稳定性与可靠性：系统的稳定性和可靠性是确保其在紧急情况下能够正常工作的关键。这包括硬件的耐用性、软件的健壮性以及系统的冗余设计等。
• 系统的灵活性与扩展性：系统应具有一定的灵活性和扩展性，以适应未来可能的变化和升级需求。
• 用户界面与操作便利性：系统的用户界面应直观易懂，操作简便，以便在紧急情况下能够迅速启动和使用。
• 维护与支持：系统应易于维护和支持，以便在出现问题时能够及时得到解决。
• 成本效益：在满足上述所有要求的前提下，系统的设计还应考虑成本效益，以确保项目的经济可行性。

综上所述，设计隧道应急广播系统时，需要综合考虑多种因素，以确保系统的可靠性和有效性。
