弱電網(wǎng)解析：現(xiàn)狀、挑戰(zhàn)與穩(wěn)定性提升

一、弱电网概述

1、弱电网的定义

弱电网是指在非线性负载以及线路阻抗的共同作用下，实际应用中的电网不能再被忽略呈现出感性，并且当光伏设备接入电网的位置发生变化时，相对于公共耦合点的电网感抗也会随之浮动的非理想情况下的电网。

2、弱电网的背景和问题

1. 背景：

   • 随着化石能源的稀缺问题以及化石燃料燃烧带来的环境问题日益凸显，光伏太阳能作为新型能源中最容易被获得的一种，广泛地被应用于我们的日常的生活和生产活动当中。近年来，光伏发电并网技术的突破使得太阳能的应用越来越呈现出一种大范围，大容量的上网趋势。除此之外其他分布式电源的并入也使得我国的电网逐渐庞大，这种大规模多元化的电网模式有利有弊，虽然带来了诸多好处，但是随之而来的电网电能质量问题以及并网逆变器性能问题也向该领域学者们提出了新的挑战。

2. 问题：

   • 分布式发电不同于传统的发电技术，它建立在大量电力电子设备的应用之上，分布式电源大量入网，给电力系统带来了电压闪变、谐波污染等问题，接入配电网的分布式电源还会对继电保护系统造成威胁。然而最主要的是电网由此被引入了大量非线性负载；此外，由于我国的风光能源大量集中于西北部等较偏远地区，因此集中发电，远距离输电作为一种更为经济高效的生产、输送方式而被更多地采纳，远距离输电线路不可避免地给我们的电网引入大量线路阻抗。

3、弱电网的影响及对策

1. 影响：

   • 逆变器等效电流源输入配电网的电流，虽然经过LCL滤波器滤波，但仍然含有一定的谐波含量。当逆变器与理想配电网并联运行时，并联连接点的电压由理想电网决定，电流中的谐波分量对电压几乎不会产生影响。但在弱电网条件下，由于电网阻抗的原因，逆变电流源中的谐波分量会流过阻抗，带给系统谐波电压，从而影响公共耦合点电压的总谐波畸变率，加重系统的谐波含量。

2. 对策：

   • 文献分析了在弱电网条件下，电网阻抗以及并联逆变器个数对光伏并网逆变器谐振特性，动态响应，稳定性和谐波电流的影响，根据分析得出结论，电网等效电感值的增加，会降低系统的谐振频率，减慢动态响应速度，影响系统的稳定性；电网等效电阻值的增加对系统谐振频率和动态响应没有影响，但是会影响系统的稳定性。

4、弱电网中的多机并网稳定性

1. 多机并网稳定性介绍：

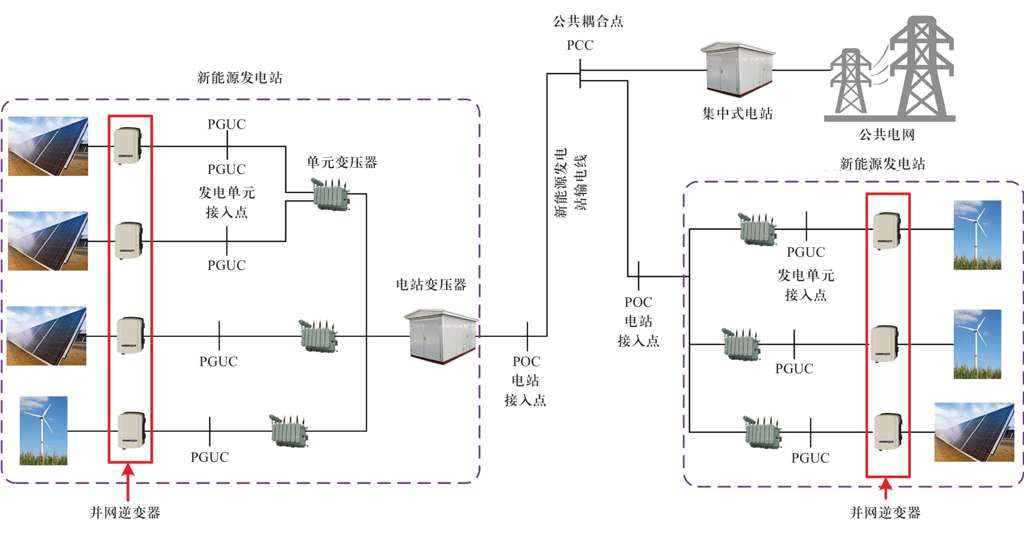

   • 在电力系统中，逆变器并联接入弱电网是一个重要的技术问题，特别是在分布式发电系统、光伏电站和风力发电等领域。弱电网通常指的是电压稳定性和频率稳定性较差的电网。

1. 大容量光伏逆变系统入网分析：

   • 随着电力系统中新能源发电渗透率的提高，电网逐渐趋于弱电网，导致发电系统中低惯量、弱阻尼现象日益严重。虚拟同步机(VSG)技术可以提高惯量增加阻尼，保证系统在小扰动下的稳定性。

5、弱电网下的控制技术

1. 自同步电压源低电压穿越控制方法：

   • 新能源并网逆变器的自同步电压源控制技术对构建以新能源为主体的新型电力系统具有重大意义。然而当弱电网电压发生跌落时，传统的自同步控制方法在低电压穿越（low voltage ride through，LVRT）过程中会出现由于电网阻抗大、相角差大等引起的瞬态电流冲击大、弱电网电压无法维持稳定、电压 - 电流控制能力须相互平衡等一系列问题。推导了低电压跌落时弱电网电压矢量与弱电网阻抗、并网电流之间的关系以及影响因素，进而提出了一种基于暂稳态阻抗重塑的多状态跟随自同步电压源LVRT控制方法，通过稳态阻抗来平衡电压和电流之间的控制能力；通过暂态阻抗重塑保证了整个过程的电压与电流瞬态控制与平滑过渡能力。为了进一步保证弱网下跌落和恢复过渡过程的平滑切换与稳定运行，提出了基于多状态跟随的暂态控制策略，优先发出无功支撑电网电压，并补偿相角和幅值突变带来的瞬态过电压和过电流冲击，帮助电网电压平稳过渡。最后，在Matlab/Simulink中验证了所提控制方法的正确性与有效性。

2. 强鲁棒性控制技术：

   • 弱电网下并网逆变器的强鲁棒性控制技术主要讲解了弱电网下并网逆变器的强鲁棒性控制技术，包括LCL滤波并网逆变器的有源阻尼技术、弱电网下并网逆变器的建模与分析、强鲁棒性的并网逆变器电流控制技术等内容。

6、弱电网储能解决方案

• 弱电网储能解决方案是针对用电困难的场景而设计的集光伏、柴发、储能于一体的电力供应系统解决方案。方案以液冷储能一体柜为核心，可以根据实际场景需求灵活配置储能柜的数量，从而实现不同容量的储能。系统支持电网、光伏、柴油发电机等多能源接入，并配置相应的功能模块，组建光柴储一体式系统，同时还可以配置STS功能模块实现与电网的自动并离网切换，保障弱电网区域的稳定用电。

二、弱电网的主要特征有哪些

弱电网的主要特征包括以下几点：

• 较高的系统阻抗：在非线性负载以及线路阻抗的共同作用下，弱电网的系统阻抗较大，这意味着电网的能量传输效率相对较低。
• 感性特性明显：弱电网相比于强电网，其感性特性更为明显，这可能导致电网的电压波动较大，特别是在受到扰动时。
• 电网稳定性差：弱电网在出现故障后容易崩溃，相同的扰动下电压波动比较大，表明其稳定性较差。
• 电网与分布式发电系统联系较弱：在分布式发电系统中，如光伏发电并网技术，弱电网与光伏发电系统的联系比较弱，这可能导致电网电压畸变等问题。
• 逆变器稳定性面临挑战：在弱电网条件下，逆变器稳定性面临诸多挑战，如电压波动、谐波干扰等，需要采取相应的技术措施来提升稳定性。
• 电网支持技术的重要性：为了提高逆变器在弱电网条件下的稳定性，电网支持技术如无功功率补偿、电压支持、频率响应等显得尤为重要。
• 控制策略和优化算法的应用：针对弱电网条件下的逆变器稳定性问题，研究人员提出了多种控制策略和优化算法，如直接功率控制、电流环控制、滑模控制、模型预测控制等，以实现逆变器的稳定运行。
• 系统建模和仿真工具的必要性：为了准确地评估和优化逆变器在弱电网条件下的稳定性，建立合适的系统模型和采用有效的仿真工具至关重要。

以上特征反映了弱电网在实际应用中的特殊性和挑战性，需要通过技术创新和改进来克服这些问题，以确保电网的稳定运行和电力供应的可靠性。

三、弱电网在日常生活中通常应用于哪些场景

弱电网在日常生活中的应用场景十分广泛，以下是一些常见的场景：

1、智能建筑领域

• 照明系统：通过弱电网实现对照明设备的智能控制，如根据环境光线自动调节亮度，或按照预设的时间表进行开关控制，达到节能和便捷的目的。例如，在办公楼中，走廊和会议室的灯光可以根据人员的进出自动开启或关闭。
• 空调系统：利用弱电网连接空调设备，实现远程控制和集中管理。用户可以通过手机或电脑等终端设备调节室内温度、风速等参数，也可进行定时开关操作。像智能家居环境下，家中的空调能在主人到家前提前开启并调整到合适温度。
• 电梯控制系统：弱电网用于电梯的运行监控和调度管理，包括控制电梯的升降、开关门操作，以及实时监测电梯的运行状态，如出现故障可及时发出警报并通知维修人员。

2、安防监控领域

• 视频监控系统：弱电网为摄像头等监控设备提供数据传输和电源供应，实现对公共场所、小区、企业等区域的实时监控。监控画面可通过弱电网传输至监控中心或用户终端，方便随时查看。如小区的出入口、楼道、停车场等位置都安装有监控摄像头，保障居民安全和财产安全。
• 入侵报警系统：各类探测器（如红外探测器、门窗磁探测器等）通过弱电网连接到报警主机，当检测到异常情况时，能迅速将信号传输给主机，触发报警装置，并可同时向用户手机或相关管理部门发送报警信息。
• 门禁系统：通过弱电网连接门禁读卡器、控制器和门锁等设备，实现对出入口的权限管理。用户通过刷卡、指纹识别等方式验证身份后，系统控制门锁开启，同时记录人员进出信息。常用于住宅、写字楼、学校等场所的出入口管理。

3、通信与网络领域

• 电话通信系统：弱电网中的电话线用于传输语音信号，实现固定电话之间的通信。在家庭和办公场所，人们可以通过固定电话进行语音通话，与外界保持联系。
• 计算机网络系统：通过网线或无线信号等弱电网方式，将计算机、服务器、路由器等设备连接起来，构建局域网或接入互联网，实现数据传输和资源共享。人们可以在家中或办公室内通过网络进行文件传输、视频会议、在线学习、娱乐等活动。
• 有线电视系统：弱电网中的有线电视线路用于传输电视信号，为用户提供丰富的电视频道。用户通过电视机顶盒和有线电视网络，能够收看到各种电视节目，满足娱乐和信息获取的需求。

4、智能交通领域

• 交通信号控制：弱电网用于连接交通信号灯、控制设备和传感器，实现对交通流量的智能控制。通过感应车辆和行人的流量，自动调整信号灯的时长，提高道路通行效率，减少交通拥堵。
• 停车场管理系统：在停车场中，弱电网连接车牌识别设备、道闸控制器、车位探测器等，实现车辆的自动识别、计费管理和车位引导等功能。车主无需停车取卡，系统自动识别车牌并计算停车费用，方便快捷。

四、如何提高弱电网的稳定性和可靠性

以下是一些提高弱电网稳定性和可靠性的方法：
电源优化

• 采用分布式电源：增加分布式电源的接入，如太阳能板、小型风力发电机、燃料电池等，使电源分布更加分散，减少单点故障对系统的影响。当某个电源出现问题时，其他电源仍可继续供电，提高系统的冗余度。
• 配置储能系统：配备电池储能系统、超级电容器等储能设备，在电力供应过剩时储存电能，在电力供应不足或出现波动时释放电能，起到平抑功率波动、稳定电压和频率的作用，增强弱电网应对突发情况的能力。

电网结构优化

• 合理规划网络拓扑：设计合理的网络拓扑结构，如采用环形、双电源等结构，增加网络的连通性和备用路径。当某条线路或设备出现故障时，电力可以通过其他路径传输，避免停电事故的发生。
• 加强线路建设与维护：选用质量可靠的电线电缆和电力设备，提高线路的绝缘性能、抗腐蚀性能等，减少因线路老化、损坏等原因导致的故障。定期对线路进行巡检和维护，及时发现并处理线路中的隐患，如树枝压线、杆塔倾斜等问题。

控制与管理系统升级

• 应用智能控制系统：采用先进的智能电网控制系统，如分布式能源管理系统（DERMS）、能量管理系统（EMS）等，实现对弱电网的实时监测、分析和控制。通过智能算法对电力潮流进行优化调度，根据负荷变化和电源出力情况，自动调整电力分配，确保系统的稳定运行。
• 实施需求侧管理：通过价格激励、负荷控制等手段，引导用户合理调整用电行为，实现削峰填谷，减少负荷峰谷差，降低电网的负荷压力，提高电网的稳定性和可靠性。例如，在用电高峰时段，鼓励用户减少大功率电器的使用，或对部分可中断负荷进行暂时停电。

通信与信息系统强化

• 构建可靠的通信网络：建立稳定、高速的通信网络，确保电网设备之间、控制中心与现场设备之间的信息传输畅通。采用光纤通信、无线通信等多种通信方式相结合，提高通信的可靠性和抗干扰能力，保障控制指令的及时准确传输。
• 数据监测与分析：安装大量的智能电表、传感器等监测设备，实时采集电网的运行数据，如电压、电流、功率等。利用大数据分析技术对这些数据进行深度挖掘和分析，提前预测电网可能出现的故障和异常情况，采取预防性措施，提高电网的可靠性。

故障处理与应急保障

• 完善故障检测与隔离技术：采用先进的故障检测设备和技术，如故障定位仪、行波测距装置等，快速准确地定位故障位置。同时，配备智能开关、重合闸等设备，实现故障的快速隔离和恢复供电，减少故障对电网的影响范围和时间。
• 制定应急预案：制定完善的应急预案，包括故障处理流程、应急电源启动方案、人员调配等内容。定期组织应急演练，提高工作人员应对突发故障的能力，确保在电网出现严重故障或自然灾害等紧急情况时，能够迅速采取有效的措施，保障重要用户的供电和电网的基本运行。

系统运行维护与人员培训

• 定期维护与检修：建立完善的设备维护管理制度，定期对电网设备进行维护、检修和试验，及时更换老化、损坏的设备部件，确保设备处于良好的运行状态。同时，对电网的运行环境进行维护，如清理线路走廊、防止小动物进入配电室等。
• 人员技能培训：加强对电网运行维护人员的技能培训，提高他们的专业素质和业务能力。使工作人员能够熟练掌握电网设备的操作方法、故障诊断技巧和应急处理措施，能够及时发现和解决电网运行中出现的问题，保障弱电网的稳定可靠运行。

 五、哪些技术可以提高弱电网的稳定性和可靠性

微电网技术

• 独立与协同：可孤岛运行，主网故障时独立供电，保障重要负荷；也能与主网协同，削峰填谷，提升电网稳定性和可靠性。
• 智能调控：借助先进能源管理系统，依电源、负荷、储能状态实时优化调度，维持电力供需平衡 。

储能技术

• 平抑波动：针对不稳定的可再生能源，储能系统快速吸放电能，平滑功率输出，减少电网冲击。
• 应急支援：电网大面积停电时作为黑启动电源；局部供电中断，提供应急电力，增强应急恢复能力。

柔性交流输电技术（FACTS）

• 优化潮流：灵活调控输电线路参数，精准分配电力潮流，防止线路过载与阻塞，提升传输效率。
• 稳定系统：快速补偿无功功率，稳定电压，抑制功率振荡，增强电网暂态和动态稳定性。

超导电力技术

• 节能输电：超导电缆零电阻，降低输电损耗，增加送达用户端电能，提升供电能力。
• 故障限流：短路故障时，超导限流器迅速呈高阻抗，限制短路电流，保护设备，减少停电事故。

电力电子技术

• 改善电能质量：利用SVC、APF等装置治理无功功率、谐波，解决弱电网电能质量问题，保障设备运行。
• 助力分布式电源：通过变换器转换调节电能，实现对分布式电源有功、无功功率灵活控制，促其稳定接入与应用。

六、总结

综上所述，弱电网问题虽充满挑战，但通过一系列技术手段和科学管理措施，我们正逐步攻克难关。从微电网技术的独立协同与智能调控，到储能技术的平抑波动和应急支援；从柔性交流输电技术的潮流优化与系统稳定，到超导电力技术的节能输电与故障限流，再到电力电子技术的电能质量改善和分布式电源助力，这些技术为弱电网稳定性和可靠性的提升提供了坚实保障。展望未来，随着技术的不断创新与发展，我们有理由相信，弱电网将不再是阻碍能源转型和电力发展的瓶颈，而会成为构建更加清洁、高效、可靠能源体系的重要组成部分，为人类社会的可持续发展持续注入强劲动力 。
