因特網(wǎng)協(xié)議安全（IPsec）

22.1介绍

因特网协议安全(IPsec）在IP层(包括IPv4和IPv6）提供了多种安全服务,从而为上层协议提供保护。IPsec一般用来保护主机和安全网关之间的通信安全，其提供的安全服务包括：

• 接入控制。

• 数据完整性保护。

• 数据源认证。

• 反重放攻击（replay）保护。

• 机密性。

• 有限的业务流机密性。

IPsec可以工作在两种模式，即隧道模式和传送模式。传送模式主要用于给上层协议提供安全服务。隧道模式典型地用于将两个安全网关之间IP业务流放入隧道来传输。二者的不同点在于：传送模式中，IPsec仅给IP头提供有限保护；而在隧道模式中，整个IP数据包都受到保护。具体来说，在封装安全净荷(ESP)以的情况下，没有为ESP头前面的IP头提供安全服务，而认证头(AH)则会将保护扩展到IP头的某些部分。

IPsec安全体系[RFC2401]的组成成分如下：

• 安全协议——AH[RFC2402]和ESP[RFC2406]o

• 安全联盟——安全策略数据库(SPD）和安全联盟数据库(SAD）的定义，以及安全联盟的管理和使用。

• 密钥管理——加密密钥的分配，以便与安全协议(即因特网密钥交换或称IKE[RFC2409]）一起使用。

• 用于加密和认证的算法。

在下面几节中，我们将对上述每一个成分进行简要介绍。

22.2 安全联盟

安全联盟的概念与IPsec关系密切。安全协议利用安全联盟(SA）来提供安全服务(密钥管理的主要责任就是建立和管理SA)。SA是两个实体间的一种关系，这种关系定义它们如何使用安全服务来保证通信的安全。它包括有关认证和/或加密算法、加密密钥和密钥长度以及在实体间共享的初始化矢量(IV）的信息。SA是单向的，因此双向业务流一般需要两个SA其中一个用于入站（inbound）的(读）业务流，另一个用于出站(outbound）的(写）业务流。SA由以下三项惟一标识：

• 安全参数索引(SPI）；

• 目的IP地址；

• 安全协议(AH或ESP）。

SA的管理涉及到两个数据库，即SPD和SAD。SPD包含所有入站和出站业务流在主机或安全网关上进行分类的策略。SAD是所有激活SA与相关参数的容器。SPD使用一系列选择器将业务流映射到特定的SA,这些选择器包括IP层和上层(如TCP和UDP）协议的字段值。

22.3  因特网安全联盟和密钥管理协议(ISAKMP）

因特网安全联盟和密钥管理协议(ISAKMP）用来对SA和相关参数进行协商、建立、修改和删除。它定义了SA对等认证的创建和管理过程以及包格式，还有用于密钥产生的技术。它还包括缓解某些威胁(如拒绝服务(DOS)和反重放攻击)的机制。

在ISAKMP中，SA和密钥管理与任何密钥交换协议都是分开的。因此，在议某种程度上，ISAKMP是一种“抽象的”协议一它提供认证和密钥管理的框架，支持许多实际的密钥交换协议(如IKE）oISAKMP定义了消息头和净荷的格式，但需要实施到具体的协议集。这种实施表示为ISAKMP的解释域(DOI）：IPsec/IKE中的例子就是IPsecDOI[RFC2407]。

ISAKMP分两阶段工作。第一阶段，在对等端之间建立一个ISAKMPSA——也就是它们对保证下一步通信安全所用的机制进行认证并达成一致。第二阶段，使用该ISAKMPSA用来协商进一步的协议SA(例如IPsec/ESPSA）。在初始的ISAKMPSA建立起来后，可以建立多个协议SA。

22.4因特网密钥交换(IKE）

因特网密钥交换(IKE）是一种密钥交换协议，和ISAKMP一起，为SA协商认证密钥材料。IKE可以使用两种模式来建立第一阶段的ISAKMPSA,即主模式和侵略性模式。两种模式均使用短暂的Diffie-Hellman密钥交换算法。来生成ISAKMPSA的密钥材料。两种模式间的不同点在于：主模式虽然要使用更多的消息往返次数，但能保护协商实体的身份；而在侵略性模式中，协商实体身份则暴露给外界。在第一阶段建立起ISAKMPSA以后，就可以协商协议SA了，而协议SA的协商通过使用ISAKMPSA而确保了安全。

22.5封装安全净荷(ESP）

封装安全净荷(ESP）协议用来在IPv4和IPv6中提供安全服务。它可单独使用或与AH一起使用，可提供机密性(如加密）或完整性保护(如认证）或同时提供两种功能。正如前面所提到的，ESP可以工作在传送模式或隧道模式。

在传送模式中，ESP头插入到IP数据报中IP头后面、所有上层协议头前面的位置；而在隧道模式中，它位于所封装的IP数据报之前。图22-1给出了ESP数据包的格式。

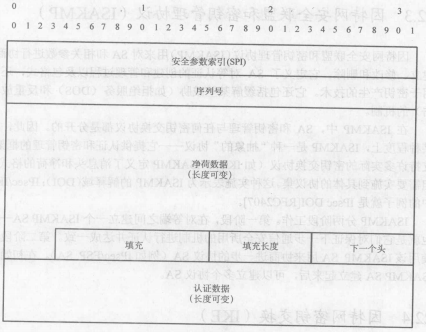

图22-1  ESP数据包格式

ESP头中的字段如下：

• SPI——是一个惟一的随机32位数，与目的IP地址和安全协议一起，惟一地标识数据包的SA。

•序列号——单调递增的32位计数器，用来进行重放攻击保护。在SA建立时，序列号重置为0。

• 净荷数据——可变长度字段，一般包含数据净荷，其类型用下个消息头(NextHeader）字段来指示。它还可能包含加密同步数据，例如IV。

•填充——用来将净荷数据填充成特定加密算法所要求的特定块大小的整数倍，或者使净荷长度随机化，以对抗业务流分析。

•填充长度个8bit的字段，指示填充字段的长度，单位为字节。

•下个消息头——一个8bit字段，用来指示净荷数据区中的数据类型；

•认证数据一一包含一个完整性检验值(ICV）的可变长度字段，通过ESP数据包的余下部分计算得到(使用一种认证算法），以提供数据完整性保护。

为了处理出站业务，主机或安全网关首先使用SPD中的一组选择器来确定所使用的出站SA。紧接着就是一系列处理出站数据包的步骤：

• 将整个出站IP数据包原样封装在一个ESP净荷字段中(隧道模式），或者仅原样封装出站IP数据包的上层协议信息(传送模式）。

• 向净荷数据中加入适当的填充字节。

• 使用一个加密密钥和一个加密算法来对上述结果进行加密。

• 适当地进行序列号递增^㊀。

• 若要进行认证，则计算ICV。

• 还有可能进行IP数据包分段。

当收到IP数据包时，接收者根据以下步骤来处理数据包：

• 可能进行IP数据报的重组。

• 根据SPI、安全协议和目的IP地址从SAD中查找相应的SA。

• 若需要进行重放攻击保护，则检查序列号。

• 若要进行认证，则验证ICV。

• 对数据包进行解密，去掉填充字节，重构初始的IP数据报。

22.6小结

IPsec在IPv4和IPv6的IP层提供安全服务，给高层协议提供保护。IKE用来进行密钥交换：创建和管理SA以及相关的安全参数，而ESP则用于提供机密性和完整性保护。

㊀若是一个新的SA所保护的第一个数据包，则序列号从0开始。
