LTE全概述（原理、參數(shù)、差異與應(yīng)用等）

一、LTE的含义

LTE是"Long Term Evolution"的缩写，中文意思是“长期演进”。它是一种无线通信技术标准，属于第四代移动通信（4G）网络技术。LTE技术旨在提供更高的数据传输速率、更低的延迟和更好的网络效率，以满足日益增长的移动互联网需求。

二、LTE的技术特点与应用场景

• 技术特点：LTE采用了许多先进的技术，包括OFDM（正交频分复用）技术、MIMO（多输入多输出）技术和扁平化网络架构。OFDM技术可以将数据分配到多个子载波上进行传输，实现高速数据传输。MIMO技术通过使用多个天线来发送和接收信号，提高信号的传输速率和可靠性。扁平化网络架构减少了网络层次和节点，降低了延迟。

• 应用场景：LTE技术在多个领域都有广泛的应用，包括移动宽带、物联网（IoT）、工业4.0、紧急通信和公共安全等。它提供了高速的移动宽带服务，使得用户可以在移动设备上无缝地观看高清视频、下载大文件和进行实时游戏等。此外，LTE的低延迟和大容量特性为物联网设备提供了可靠的数据传输通道，支持智能家居、智能交通和工业自动化等应用。

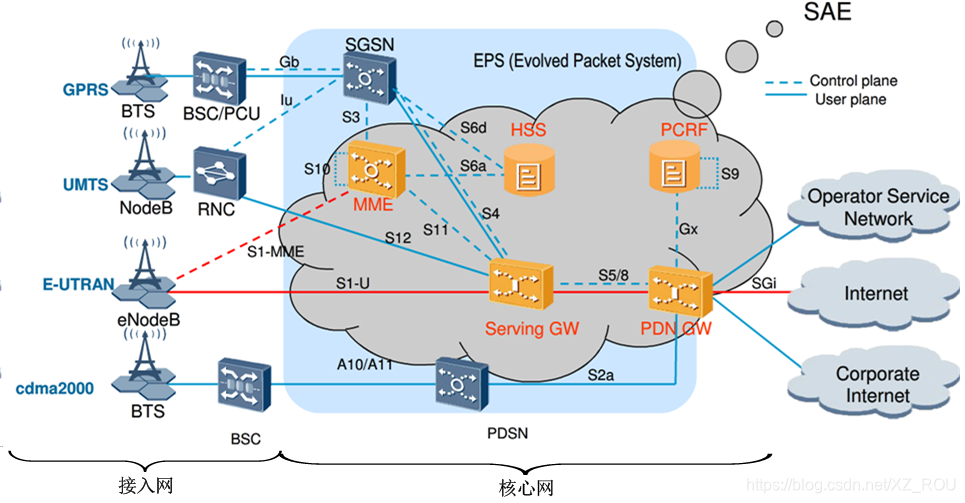

三、LTE的网络架构

LTE网络架构是E-UTRAN去除RNC网络节点，目的是简化网络架构和降低延时，RNC功能被分散到了演进型Node B（Evovled Node B，eNode B）和服务网关（Serving GateWay，S-GW）中。LTE接入网称为演进型UTRAN（Evovled UTRAN，E-UTRAN），相比传统的UTRAN架构，E-UTRAN采用更扁平化的网络结构。E-UTRAN结构中包含了若干个eNode B，eNode B之间底层采用IP传输，在逻辑上通过X2接口互相连接，即网格（Mesh）型网络结构，这样的设计主要用于支持UE在整个网络内的移动性，保证用户的无缝切换。

四、LTE技术的显著改进

LTE（Long Term Evolution，长期演进）技术相比于前几代移动通信技术，主要有以下几个显著的改进：

1. 高速数据传输：LTE技术在20MHz频谱带宽下，能够提供下行100Mbit/s与上行50Mbit/s的峰值速率，这比3G技术的通信速率有了显著提高。
2. 频谱效率提升：LTE的频谱效率远高于3G技术，下行达到R6HSDPA的3~4倍，上行达到R6HSUPA的2~3倍。
3. 系统架构优化：LTE系统在整体架构上实现了以分组域业务为主要目标，系统在整体架构上将基于分组交换，这有助于提高系统的灵活性和效率。
4. QoS保证：LTE通过系统设计和严格的QoS机制，保证实时业务（如VoIP）的服务质量，这对于保障用户体验至关重要。
5. 系统部署灵活性：LTE支持1.25MHz~20MHz间的多种系统带宽，并支持“paired”和“un－paired”的频谱分配，保证了将来在系统部署上的灵活性。
6. 降低无线网络时延：LTE的子帧长度为0.5ms和0.675ms，这有助于解决向下兼容的问题并降低网络时延。
7. 小区边界比特速率提升：LTE增加了小区边界比特速率，在保持目前基站位置不变的情况下增加小区边界比特速率，这有助于提高用户在小区边缘的性能。
8. 向下兼容性：LTE强调向下兼容，即支持已有的3G系统和非3GPP规范系统的协同运作，这有助于平滑过渡和系统的广泛应用。
9. 核心技术革新：LTE采用了OFDM（Orthogonal Frequency Division Multiplexing，正交频分复用）和MIMO（Multi-Input & Multi-Output，多输入多输出）等关键技术，这些技术的应用显著增加了频谱效率和数据传输速率，并支持多种带宽分配，使得频谱分配更加灵活，系统容量和覆盖也显著提升。
10. 网络架构简化：LTE采用由Node B构成的单层结构，简化了网络和减小了延迟，实现了低时延、低复杂度和低成本的要求，这与传统的3GPP接入网相比，对3GPP的整个体系架构进行了变革，逐步趋近于典型的IP宽带网结构。

这些改进使得LTE技术在提供更高速率、更好的用户体验、更高的系统效率和更广泛的应用范围方面，相比于前几代移动通信技术有着明显的优势。

五、LTE技术与CDMA2000的区别

LTE（Long Term Evolution，长期演进）技术和CDMA2000是两种不同的4G网络技术，它们在设计理念、技术特点和应用场景上有所差异。

1、技术特点

• 传输标准：LTE使用正交频分复用（OFDM）进行传输，而CDMA2000使用扩频多址技术进行传输。
• SIM卡支持：LTE需要SIM卡来验证手机，而CDMA手机不支持SIM卡。
• 多径信号处理：LTE具有更好的多径信号处理能力，而CDMA不擅长多径信号处理。
• 频谱利用率：LTE在相同的频谱带宽下能够提供更高的数据传输速率，而CDMA2000的频谱利用率相对较低。

2、应用场景

• 速度优势：LTE在下载和上传速度上都有显著的提升，特别适合高清视频、在线游戏等对数据传输速度要求较高的应用。
• 延迟优势：LTE在延迟方面也有优势，网络响应更快，用户体验更加流畅。
• 覆盖范围：CDMA2000由于其技术特点，通常在农村和偏远地区有较好的覆盖效果。

3、结论

总体来说，LTE技术在速度、延迟和频谱利用率方面优于CDMA2000，更适合现代高速数据传输的需求。然而，CDMA2000在某些特定场景下仍然有其适用性，例如在覆盖范围和成本效益方面。随着技术的发展，两者都在不断进步，以满足不同用户群体的需求。

六、LTE技术在物联网领域的应用案例

LTE（Long Term Evolution）技术作为一种先进的移动通信技术，在物联网领域的应用日益广泛。以下是一些具体的应用案例：

• 智能家居：LTE技术可以用于智能家居系统，实现家庭设备的远程监控和控制，如智能照明、安防监控、环境监测等。
• 车联网：在车联网领域，LTE技术可以提供高速的数据传输，支持车辆之间的通信以及车辆与交通基础设施的交互，从而提高道路安全性和交通效率。
• 智慧农业：LTE技术可以用于农业监测和管理，如土壤湿度、作物生长状况的实时监测，以及精准灌溉和施肥等，提高农业生产的效率和可持续性。
• 智能穿戴设备：LTE技术可以应用于智能手表、健康监测手环等穿戴设备，实现实时数据传输和远程医疗咨询，提高个人健康管理的便捷性。
• 智慧城市：LTE技术可以支持智慧城市的建设，如智能交通管理、公共安全监控、能源管理等，通过物联网技术实现城市资源的优化配置和管理。
• 工业自动化：在工业自动化领域，LTE技术可以用于实现设备的远程监控和控制，提高生产效率和降低运营成本。
• 环境监测：LTE技术可以用于环境监测系统，如空气质量监测、水质监测等，实现数据的实时收集和分析，及时响应环境变化。

这些应用案例展示了LTE技术在物联网领域的多样性和潜力，它们正在逐步改变我们的生活方式和工作方式。随着技术的不断进步，未来LTE技术在物联网领域的应用将更加广泛和深入。

七、LTE与5G技术性能差异

• 速度：5G技术的速度远远超过LTE。5G的峰值传输速率可以达到10Gbps至20Gbps，而LTE的峰值速率通常为下行100Mbps，上行50Mbps。
• 延迟：5G的延迟显著低于LTE。5G的延迟可以达到毫秒级别，而LTE的延迟一般在几十毫秒至一秒之间。
• 频段：5G使用的频段更高，达到了40Ghz，而LTE则使用了更为普及的4G频段。
• 技术标准：5G技术采用了全新的技术标准，与4G及以下技术和网络没有直接关联。相比之下，LTE是基于3G技术的升级版。
• 应用场景：5G技术主要应用于移动通信，尤其是在需要低延迟和高带宽的场景，如远程医疗和自动驾驶。LTE则广泛应用于固定和移动网络连接。
• 频谱效率：5G的频谱效率要比LTE技术提升3倍以上，这意味着5G可以更好地利用无线频谱资源，提高网络性能和吞吐量。
• 非静止状态连接体验速率：5G的非静止状态连接体验速率要达到100Mbit/s，而LTE网络的连接体验速率相对较低。
• 流量密度：5G的流量密度达到10Mbps/m^2，而4G的流量密度相对较低。流量密度的提高意味着5G可以更好地满足高密度区域的数据传输需求。
• 移动状态下的使用：5G支持500KM/h高速移动状态下的使用，而4G网络在高速移动状态下的性能相对较差。

综上所述，5G技术在速度、延迟、频谱效率、应用场景等多个方面相对于LTE有显著的提升和改进。随着5G技术的不断发展和应用，它将在未来的移动通信领域发挥更加关键的作用。

八、LTE中的应用

1、OFDM技术在LTE中的应用

OFDM（Orthogonal Frequency Division Multiplexing，正交频分复用）技术是LTE网络中用于提高数据传输速率的关键技术之一。OFDM通过将大的频谱分成若干小的子载波，每个子载波可以独立传输数据，而且相邻子载波之间是正交的，不会相互干扰。这样，即使在多径环境中，也能保持信号的完整性，避免了频率选择性衰落的影响。此外，OFDM还能有效地克服时间选择性衰落，因为OFDM符号的时间长度较短，小于信道的相干时间。

2、MIMO技术在LTE中的应用

MIMO（Multiple Input Multiple Output，多输入多输出）技术是另一种在LTE网络中用于提高数据传输速率的关键技术。MIMO技术通过在发送端和接收端使用多个天线，可以创建多个并行的空间信道，从而在同一时间和频率资源上传输更多的数据。这意味着在不增加带宽的情况下，可以显著提高系统的容量和数据传输速率。MIMO技术还可以通过空间复用和空间分集来提高通信的可靠性，降低误码率。

九、OFDM和MIMO技术的结合

在LTE网络中，OFDM和MIMO技术经常结合使用，形成了MIMO-OFDM系统。这种系统结合了两者的优点，不仅可以提高频谱利用率，还可以在多路径环境中保持信号的质量，同时利用多个空间信道传输更多的数据。这种组合技术在现代无线通信系统中扮演着至关重要的角色，尤其是在4G和5G网络中，它们是实现高速数据传输的关键技术。

综上所述，OFDM和MIMO技术通过各自独特的方式提高了LTE网络的数据传输速率，而当它们结合使用时，效果更是显著，为用户提供了更快、更稳定的无线连接体验。

十、LTE网络的QoS机制工作原理

LTE网络中的QoS（Quality of Service，服务质量）机制是为了确保不同类型的数据流能够获得适当的服务质量，包括带宽、延迟、丢包率等关键指标。这些指标通常通过EPS承载（Evolutionary Packet System Bearer）来实现，EPS承载是LTE网络中的虚拟通道，用于传输用户数据。

十一、SDN和EPS承载的关系

在LTE网络中，用户数据流被分为服务数据流（SDF）和EPS承载数据流。一个SDF是与用户正在使用的服务相关联的一组IP数据流，而EPS承载是具有相同QoS级别的聚合的SDFs数据流。SDF和EPS承载通过使用不同的数据包过滤器来检测，这些过滤器由网络运营商根据其策略预先配置，并由五元组组成（源IP地址、目的IP地址、源端口、目的端口、协议ID）。具有相同服务特征的IP数据流被指定为一个SDF，匹配TFT（Traffic Flow Template）数据包过滤器的SDFs被映射为EPS承载，最后交付给用户设备（UE）。具有相同QoS级别的SDFs被聚合在一起通过一个EPS承载传送，不同的QoS级别的SDF通过不同的EPS承载传送。

十二、QoS参数和类型

LTE网络中的QoS参数包括QCI（QoS Class Identifier）、ARP（Allocation and Retention Priority）、GBR（Guaranteed Bit Rate）和MBR（Maximum Bit Rate）等。QCI是一个整数，代表了每个IP数据包的9个不同QoS性能特征，如资源类型（GBR或非GBR）、优先级、数据包延迟预算和数据包错误丢失率。ARP是一个从1到15的整数，用于决定在资源不足时是否移除现有的EPS承载以创建新的EPS承载。GBR和MBR分别指的是EPS承载的最小和最大保证比特率，它们用于控制数据流的带宽。

十三、QoS的实现和管理

LTE网络中的QoS实现和管理涉及到多个网络元素，包括UE、eNB（演进型基站）、SGW（Serving Gateway）和PGW（PDN Gateway）。当UE发起请求后，与核心网的PGW建立EPS承载，基站为每条EPS承载分配ERAB ID，每条E-RAB ID对应一个DRB（Data Radio Bearer），以保障一类业务类型的QoS。在NR网络中，GW的NAS将相同QoS需求的IPFlow映射进同一个QoS flow，GNB在将QoS Flow映射到DRB上，使Ran侧适配QoS需求。这样形成两级映射，使得Ran侧有一定的自由度，比如GNB可以按照一定的策略将M个QoS流按一定的策略转换成N个DRB。

综上所述，LTE网络的QoS机制通过EPS承载和相关的QoS参数来确保不同类型的数据流能够获得适当的服务质量，从而满足用户对高速、稳定和安全通信的需求

十四、总结

随着5G技术的不断发展，未来的LTE网络架构将进一步完善和优化，以满足更多复杂场景下的通信需求。对于从事无线通信领域的工程师和研究人员来说，深入了解LTE网络架构和系统结构，将为他们在实际应用中解决问题提供有力的支持。
